Cos'è un connettore EV di tipo 2? Una guida semplice alla spina CA a 7 pin (2025)

Introduzione
Il Tipo 2 è l'interfaccia di ricarica CA a 7 pin utilizzata in tutta Europa e in molte regioni limitrofe per abitazioni, luoghi di lavoro e destinazioni. Supporta l'alimentazione monofase e trifase. In pratica, si ottengono 7,4 kW con alimentazione monofase e 11 o 22 kW con alimentazione trifase, a seconda del sito e del caricabatterie di bordo del veicolo. La ricarica rapida CC utilizza CCS2, non il Tipo 2.

Cos'è la spina e come funziona

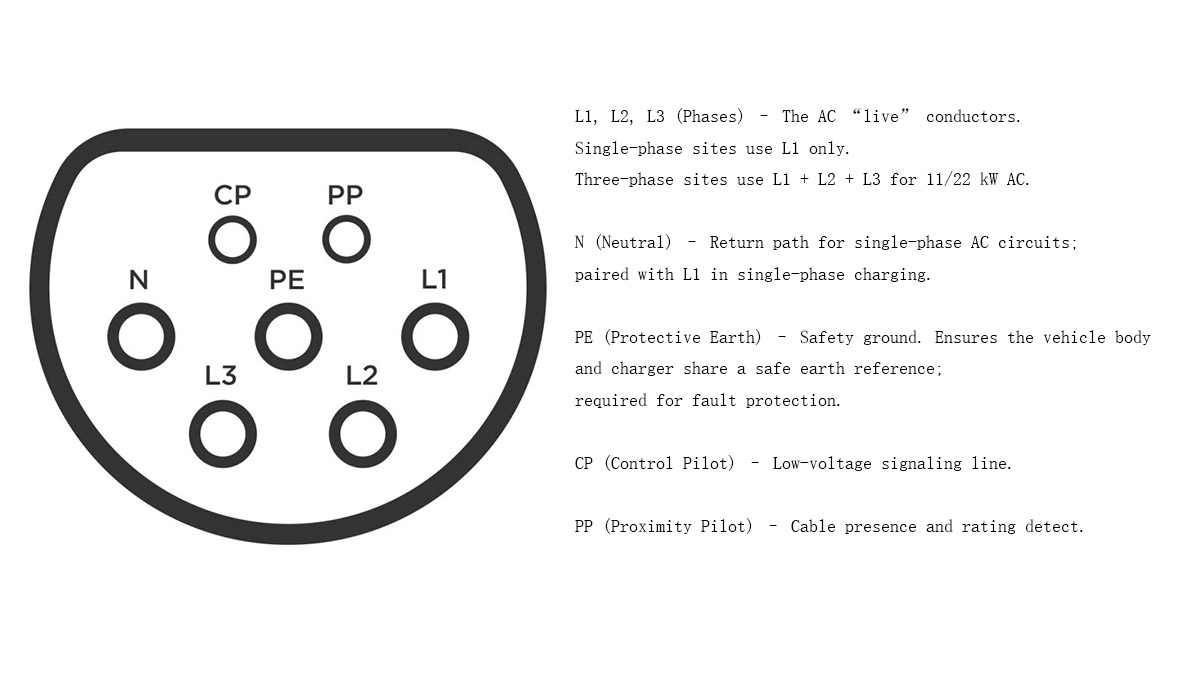

Il tipo 2 ha sette contatti. L1, L2, L3, N e PE trasportano potenza e terra di protezione. Il CP (controllo pilota) scambia segnali di base per avviare, arrestare e limitare la corrente. Il PP (proximity pilot) identifica il cavo e la sua corrente nominale in modo che il sistema non la superi. Un blocco meccanico all'ingresso del veicolo o al terminale di ricarica mantiene il connettore fermo durante la sessione.

Livelli di potenza nell'uso quotidiano
I numeri sottostanti riflettono le configurazioni più comuni che si trovano nelle case e negli spazi pubblici per l'aria condizionata.

Nota storica: alcuni sistemi precedenti raggiungevano i 43 kW CA su modelli specifici. Questa soluzione è rara oggi e non rientra negli obiettivi di pianificazione.

Tipo 2 e CCS2 spiegati

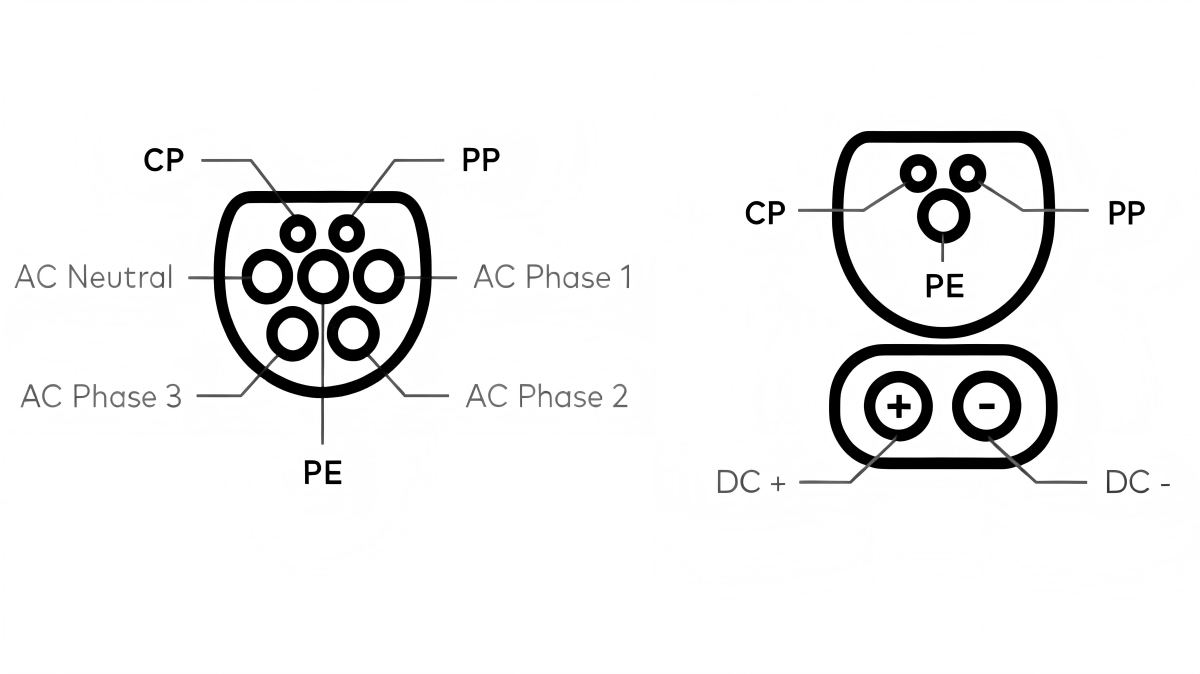

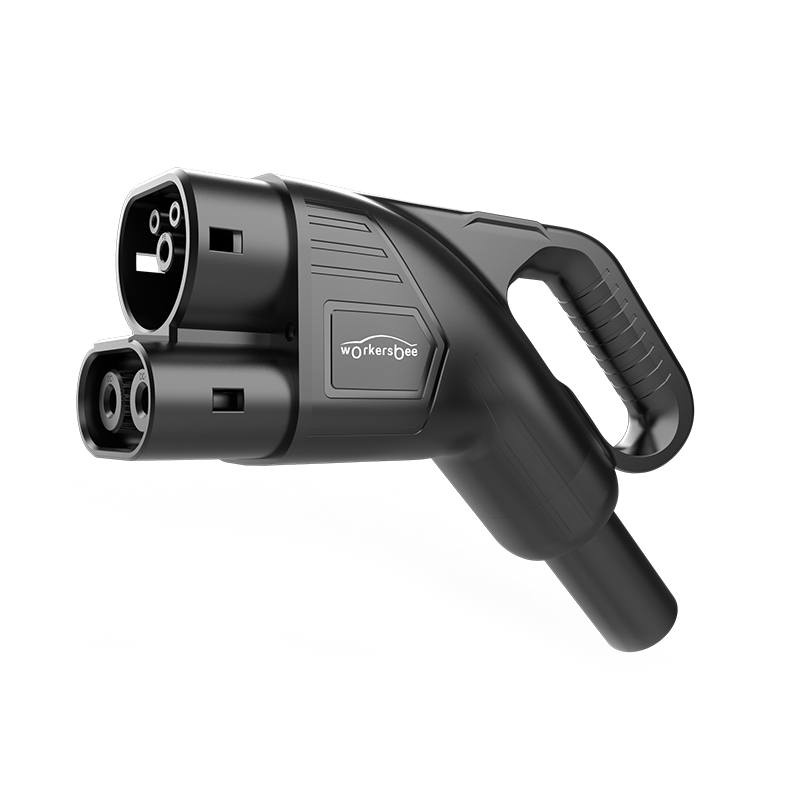

Tipo 2 viene utilizzato per la ricarica CA. CCS2 Viene utilizzato per la ricarica in corrente continua (CC). CCS2 mantiene la forma di Tipo 2 e aggiunge due pin CC di grandi dimensioni sotto la sezione CA. Utilizza il Tipo 2 per la ricarica in corrente alternata durante la notte, a destinazione e sul posto di lavoro. Utilizza CCS2 quando hai bisogno di corrente continua ad alta potenza nei corridoi e nei turni rapidi.

Pali collegati e non collegati; Modalità 2 e Modalità 3
I pali con ancoraggio sono dotati di un cavo fisso. Sono rapidi da usare ed eliminano la necessità di portare con sé un cavo. I pali senza ancoraggio richiedono l'utilizzo del proprio cavo di Tipo 2. Riducono l'usura e il rischio di furto e mantengono gli spazi in ordine se i cavi sono riposti correttamente.

La Modalità 2 si riferisce a una centralina di controllo portatile cablata, utilizzata con prese idonee. La Modalità 3 si riferisce ad apparecchiature o postazioni CA dedicate che gestiscono la sessione. Il Tipo 2 è presente in entrambi i contesti.

Note di compatibilità
La maggior parte dei modelli europei attuali utilizza il Tipo 2 per la corrente alternata (CA) e il CCS2 per la corrente continua (CCS2). I veicoli Tesla in Europa seguono oggi lo stesso approccio. Altre regioni utilizzano famiglie di connettori diverse; verificare l'ingresso del veicolo e lo standard del sito quando si viaggia.

Selezione del connettore e del gruppo cavi corretti
Scegliere in base al numero stampato più alto spesso porta a delusioni. Segui una breve sequenza che corrisponda al tuo sito e al tuo veicolo.

Fase 1: confermare la fornitura
Verifica se il tuo sito è monofase o trifase. Verifica la capacità di corrente continua a 16 A o 32 A sul circuito previsto. Un elettricista può verificarlo e consigliarti sulle protezioni e sui percorsi dei cavi.

Fase 2: controllare il caricabatterie di bordo (OBC) del veicolo
La tariffa della corrente alternata è limitata dall'OBC. Se l'OBC supporta solo una corrente monofase da 7,4 kW, un impianto trifase non velocizzerà le sessioni di corrente alternata. Se l'OBC supporta una corrente trifase da 11 o 22 kW, allinea l'alimentazione del sito per ottenere tali prestazioni.

Fase 3: dimensionare il cavo e l'alloggiamento in base al luogo in cui si parcheggia
Scegli una lunghezza che raggiunga l'ingresso senza curve strette. Evita spirali lunghe che trattengono il calore. Per l'uso esterno, preferisci custodie robuste, guaine sigillate e un passacavo che tolleri flessioni ripetute. In caso di vandalismo o furto, pianifica fondine e lucchetti.

Nota sul prodotto

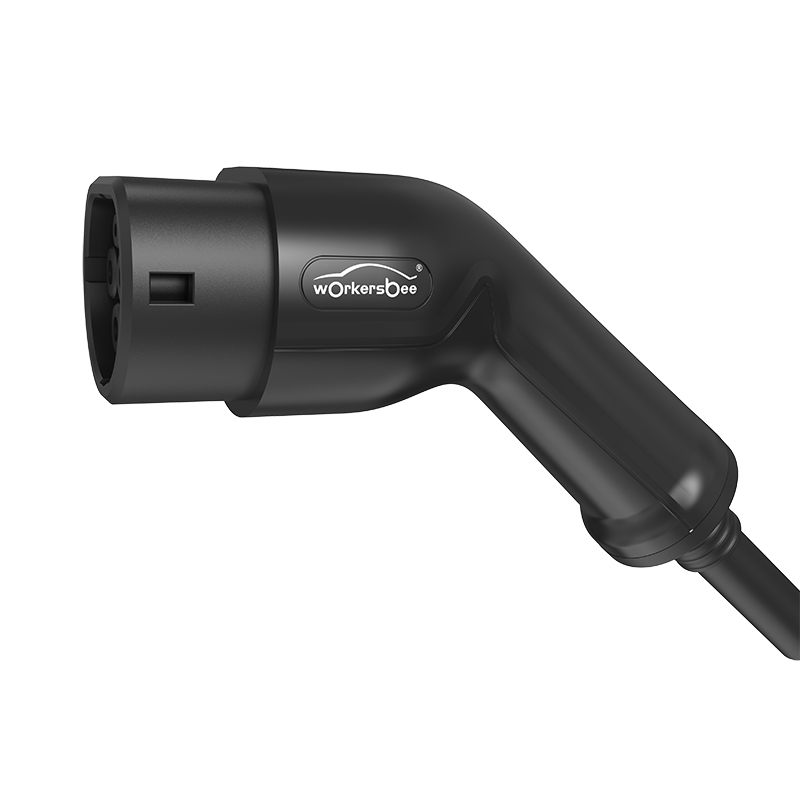

Una volta chiariti i limiti di alimentazione e OBC, standardizzate un connettore per veicoli elettrici di Tipo 2 con un comportamento CP/PP accurato, un latch positivo e una placcatura dei contatti adatta a 32 A continui, ove richiesto. Workersbee offre opzioni di connettori per veicoli elettrici di Tipo 2 progettate per l'uso in CA da 7,4, 11 e 22 kW, in modo che ogni inserto sia uniforme e duri a lungo in caso di utilizzo quotidiano.

Flusso di selezione semplice

Fornitura → OBC → Accessorio
Monofase 32 A o trifase 16/32 A → Limite OBC del veicolo 7,4/11/22 kW → Connettore EV di tipo 2 e gruppo cavi classificati al valore più basso dei due

Considerazioni sul sito per i vani AC pubblici
Rendere l'inserimento e l'avvio prevedibili. Mantenere le fondine pulite in modo che il connettore si incastri con un clic netto. Ispezionare i fermi, le guarnizioni e le superfici di contatto a intervalli regolari e smaltire per tempo i cavi usurati. Etichettare ogni vano con la relativa alimentazione CA in modo che i conducenti abbiano aspettative realistiche. Pianificare la gestione dei cavi in ​​modo che il cavo raggiunga sia gli ingressi anteriori che posteriori senza strisciare a terra.

Nota sul prodotto per gli operatori
L'hardware standardizzato migliora l'allenamento e riduce gli errori di reinserimento. Un connettore EV di Tipo 2 resistente, abbinato a cavi di Tipo 2 ben costruiti, aiuta a proteggere i contatti, resiste all'uso frequente e mantiene le sessioni stabili in qualsiasi luogo.

Workersbee supporta la specifica e la distribuzione in modo che i team si allineino Connettori EV, cavi e fondine prima dell'aumento di scala.

Sicurezza e cura
Inserire e rimuovere il connettore in modo rettilineo. Non torcere sotto carico. Evitare schiacciamenti o spigoli vivi lungo il percorso del cavo. Non lasciare avvolgimenti troppo stretti durante sessioni ad alta corrente. Conservare i connettori con i cappucci protettivi e pulire le aree di contatto prima dell'uso.

Domande frequenti

Il tipo 2 può raggiungere i 22 kW in corrente alternata?
Sì. Richiede una corrente trifase da 32 A nel sito e un veicolo il cui OBC supporti tale corrente.

Il tipo 2 è lo stesso di J1772 (tipo 1)
No. Le idee di segnalazione sono correlate, ma le forme e gli ecosistemi regionali differiscono. Gli adattatori e l'ingresso del veicolo determinano la compatibilità.

Il tipo 2 supporta la ricarica rapida CC?
No. Il tipo 2 è per CA. La ricarica rapida CC utilizza CCS2, che aggiunge due pin CC alla geometria del tipo 2.

Quale lunghezza del cavo dovrei scegliere?
Scegliete il tratto più corto che raggiunga l'ingresso senza curve strette dalla posizione di parcheggio prevista. I tratti più corti sono più ordinati e riducono il rischio di danni o accumulo di calore nelle serpentine.

Riepilogo
Il Tipo 2 è l'interfaccia CA a 7 pin ampiamente utilizzata in Europa e nelle regioni limitrofe. Prevediamo 7,4 kW in monofase e 11 o 22 kW in trifase, quando il sito e il veicolo lo supportano. Mantenete chiara la distinzione: Tipo 2 per CA, CCS2 per CC. Per un funzionamento uniforme, specificate un connettore EV di Tipo 2 affidabile e un cablaggio corrispondente, quindi allineate l'alimentazione, i limiti OBC e la disposizione del sito prima di procedere alla scalabilità.
