Cavo connettore di ricarica CC raffreddato a liquido Workersbee G4.0 GB/T

Cavo connettore di ricarica CC raffreddato a liquido Workersbee G4.0 GB/T

Cavo di ricarica con connettore GB/T a raffreddamento a liquido da 1000 V CC, disponibile nelle versioni da 400 A e 600 A, progettato per sistemi di ricarica rapida CC ad alta potenza che richiedono un aumento di temperatura controllato e un funzionamento stabile in ambienti di ricarica esigenti.

  • Tipo di prodotto :

    GB/T liquid-cooled DC charging Connector cable

  • Modello n. :

    WB-GC-DC4.0

  • Standard di interfaccia :

    GB/T 20234

  • Valutato attuale :

    400A / 600A

  • Tensione nominale :

    1000V DC

  • Tipo di raffreddamento :

    Liquid cooling

  • Applicazioni :

    High-power GB/T DC fast charging systems

  • Personalizzazione :

    Cable length, color, marking, wiring, and cooling configuration

  • Certificati e rapporti :

    CQC, CE, and temperature-rise test documents available
RICHIESTA ORA
  •

    Il cavo di ricarica CC raffreddato a liquido Workersbee G4.0 GB/T è sviluppato in conformità ai requisiti GB/T 20234 ed è supportato da certificazioni CQC, CE e relativi report di prova per la valutazione del progetto. Con una tensione nominale di 1000 V CC e disponibile nelle versioni da 400 A e 600 A, è progettato per sistemi di ricarica rapida CC GB/T ad alta potenza in cui la documentazione di certificazione, il controllo della temperatura e l'affidabilità dell'integrazione sono fattori chiave da considerare al momento dell'acquisto.

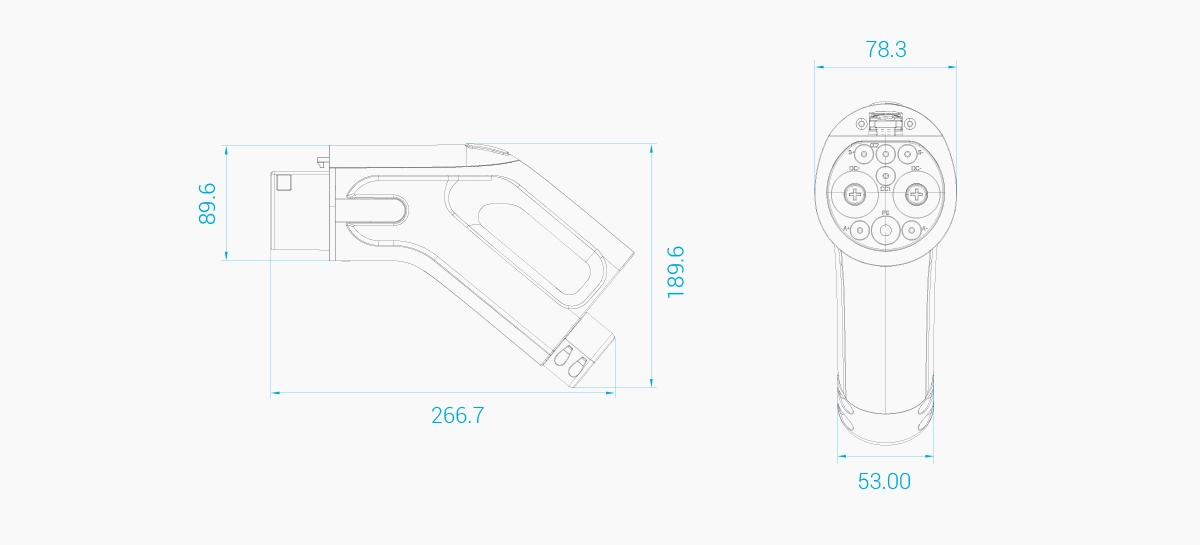

    Workersbee G4.0 GB/T Liquid-Cooled DC Charging Cable Dimensions



    Il cavo supporta il raffreddamento ad acqua-glicole o olio di silicone, con una portata tipica del refrigerante compresa tra 1,5 e 3 l/min e una pressione del refrigerante di circa 3,5-8 bar. La versione da 400 A utilizza un cavo in TPU da 26,5 mm, mentre la versione da 600 A utilizza un cavo in TPU da 30,0 mm, consentendo ai produttori di caricabatterie di selezionare la configurazione più adatta in base alla richiesta di corrente, alla gestione del cavo e ai requisiti di installazione.





    Grazie alla protezione IP55, alla classificazione di infiammabilità UL94 V-0, alla rigidità dielettrica di 3500 V CA, alla resistenza di isolamento superiore a 500 MΩ e a oltre 10.000 cicli di accoppiamento, questo cavo di ricarica raffreddato a liquido GB/T è adatto per stazioni di ricarica rapida pubbliche, depositi flotte, ricarica di autobus elettrici, veicoli per la logistica e altre applicazioni di ricarica CC ad alto utilizzo in cui il controllo termico e l'affidabilità operativa quotidiana sono importanti.



    ev plug factory

  • Categoria

    Articolo

    Specifiche

    Informazioni sul prodotto

    Modello

    WB-GC-DC4.0

    Standard

    GB/T 20234; testato con riferimento a GB/T 20234.1-2015

    Documenti

    Documentazione relativa a CQC, CE e test di aumento della temperatura disponibile su richiesta.

    Valori nominali elettrici

    Tensione nominale

    1000 V CC

    Valutato attuale

    400A / 600A

    Resistenza dielettrica

    3500 V CA

    Corrente di dispersione

    <5 mA

    Resistenza di isolamento

    >500MΩ

    Aumento della temperatura

    Aumento della temperatura del terminale ≤50K in condizioni di prova definite

    Opzioni dei cavi

    Cavo da 400A

    2×16 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

    Cavo da 400 A OD

    26,5 mm

    Cavo da 600A

    4×25 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

    Cavo 600A OD

    30,0 mm

    Guaina per cavi

    TPU

    Sistema di raffreddamento

    Metodo di raffreddamento

    Raffreddamento a liquido

    Mezzo di raffreddamento

    Glicole acquoso / olio di silicone

    Capacità del liquido di raffreddamento

    Circa 2,5 litri per un cavo da 5 m

    Pressione del liquido di raffreddamento

    Circa 3,5–8 bar

    Portata del liquido di raffreddamento

    1,5–3 L/min

    Consumo energetico del sistema

    <160W

    Rumore di sistema

    <60 dB

    Meccanica e ambientale

    Valutazione di protezione

    IP55

    Classificazione di infiammabilità

    UL94 V-0

    Cicli di accoppiamento

    >10.000 cicli

    Forza di inserimento/estrazione

    <140N

    Temperatura di esercizio

    da -30 °C a +50 °C

    Altitudine operativa

    <4000 metri

    Colore dell'abitazione

    Bianco / Nero

  • Documenti di certificazione per la revisione del progetto

    La documentazione relativa a CQC, CE e ai test di aumento della temperatura è disponibile a supporto della valutazione tecnica, della qualificazione dei fornitori e della revisione degli appalti di progetto.



    Opzioni ad alta corrente da 400 A / 600 A

    Disponibile nelle versioni da 400 A e 600 A con una tensione nominale di 1000 V CC, adatta per sistemi di ricarica rapida CC ad alta potenza GB/T.



    Raffreddamento a liquido per un aumento controllato della temperatura

    Supporta il raffreddamento ad acqua-glicole o olio di silicone per contribuire a gestire il calore durante le operazioni di ricarica ad alta corrente.



    Configurazioni dei cavi per diversi carichi di ricarica

    La versione da 400 A utilizza un cavo in TPU da 26,5 mm, mentre la versione da 600 A utilizza un cavo in TPU da 30,0 mm, consentendo la scelta in base alla richiesta di corrente, al percorso del cavo e alle esigenze di manipolazione.



    Testato in condizioni ambientali elevate

    Testato a 500 A e 600 A in corrente continua a temperature ambiente di 40 °C e 50 °C, con aumento della temperatura dei terminali valutato rispetto ai requisiti ≤50 K.



    Progettato per l'uso quotidiano con ricarica rapida in corrente continua.

    Progettato con protezione IP55, classificazione di infiammabilità UL94 V-0, rigidità dielettrica di 3500 V CA, resistenza di isolamento superiore a 500 MΩ e oltre 10.000 cicli di accoppiamento.

  •


    Quali certificazioni sono disponibili per questo cavo di ricarica CC raffreddato a liquido GB/T?
    I documenti relativi alle certificazioni CQC, CE e ai test di aumento di temperatura sono disponibili per la revisione del progetto. Prima di confermare l'ordine, si consiglia di verificare il mercato di riferimento, la corrente nominale, la configurazione del cavo e l'ambito di applicazione della documentazione per assicurarsi che i documenti corrispondano ai requisiti del progetto.
    Come posso scegliere tra la versione da 400A e quella da 600A?
    La versione da 400 A è adatta ai sistemi di ricarica rapida CC GB/T dove è necessario trovare un equilibrio tra elevata corrente di uscita, gestione dei cavi e flessibilità di installazione. La versione da 600 A è progettata per progetti con maggiore richiesta di corrente e requisiti di raffreddamento più stringenti. La scelta finale deve basarsi sulla potenza di uscita del caricabatterie, sulla lunghezza del cavo, sulla durata della ricarica, sulla capacità del sistema di raffreddamento e sulle condizioni operative del sito.
    Quale sistema di raffreddamento è necessario per questo cavo di ricarica CC GB/T raffreddato a liquido?
    Il cavo supporta il raffreddamento con acqua-glicole o olio di silicone. La portata tipica del liquido di raffreddamento è compresa tra 1,5 e 3 l/min, con una pressione di circa 3,5-8 bar. Il sistema di raffreddamento deve essere scelto in base alla corrente nominale, alla lunghezza del cavo, al design del contenitore, al carico di carica e alla temperatura ambiente.



    Questo cavo di ricarica GB/T con raffreddamento a liquido è stato testato per l'aumento di temperatura?
    Sì. Il cavo è stato testato a 500 A e 600 A in corrente continua a temperature ambiente di 40 °C e 50 °C. Il requisito del test era un aumento di temperatura dei terminali ≤50 K e il risultato è stato conforme alle condizioni di prova definite.




    Qual è la differenza tra un cavo di ricarica CC GB/T raffreddato a liquido e uno raffreddato naturalmente?
    Un cavo di ricarica CC GB/T a raffreddamento naturale si basa principalmente sulla sezione del conduttore, sulla struttura del connettore e sulla dissipazione dell'aria per gestire il calore. Un cavo a raffreddamento a liquido utilizza un liquido refrigerante in circolazione per contribuire a dissipare il calore durante la ricarica ad alta corrente. È più adatto per uscite di corrente più elevate, sessioni di ricarica più lunghe e applicazioni di ricarica rapida CC ad uso frequente.
    Quali informazioni devono essere confermate prima di effettuare un ordine o procedere all'integrazione?
    Si prega di confermare la corrente nominale richiesta, la lunghezza del cavo, il fluido di raffreddamento, la portata del liquido di raffreddamento, la pressione del liquido di raffreddamento, la tensione e la corrente di uscita del caricabatterie, l'ambiente di installazione, i requisiti di certificazione, il colore del connettore e qualsiasi requisito di marcatura o cablaggio specifico del progetto. Questi dettagli aiutano ad abbinare il cavo al sistema di ricarica e a ridurre i rischi di integrazione.
