Capacità di test dei prodotti per la ricarica dei veicoli elettrici

Test in azione

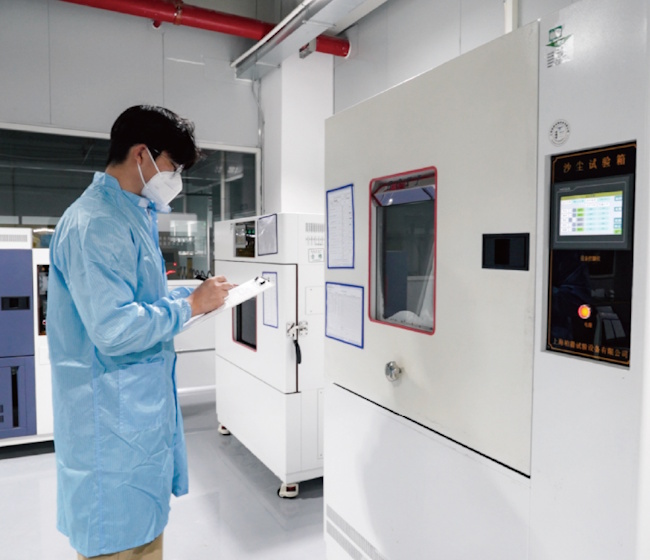

All'interno del laboratorio di test per la ricarica dei veicoli elettrici di Workersbee.

Questo video illustra un campione di prodotto attraverso alcune fasi di verifica nel nostro laboratorio: dall'inserimento e dalla piegatura del cavo al monitoraggio della temperatura, ai test IP, all'analisi dei terminali e alla registrazione dei risultati dei test.

Uso meccanico ripetuto

I cicli di inserimento ed estrazione, insieme alla flessione del cavo, mostrano come l'interfaccia del connettore, l'ingresso del cavo e i conduttori interni reagiscono ai movimenti ripetuti.
Carico elettrico e temperatura

I dati relativi al carico di corrente, alla caduta di tensione e alla temperatura in più punti mostrano come si comportano il connettore e il cavo sotto carico elettrico.
Ambiente, tenuta e connessioni

Le prove di esposizione a temperatura e umidità e i test IP verificano l'involucro e le guarnizioni. L'analisi della sezione trasversale del terminale esamina l'interno della connessione crimpata.

Panoramica delle funzionalità di test

Aree di test chiave per i prodotti di ricarica dei veicoli elettrici

T

Test di affidabilità ambientale

I prodotti e i materiali vengono esposti a temperatura, umidità, nebbia salina, raggi UV e ozono per esaminare la loro reazione ad ambienti di stoccaggio e esterni difficili.

Alta/bassa temperatura Umidità Nebbia salina Invecchiamento UV Invecchiamento con ozono
T

Test di durabilità meccanica

Test ripetuti di accoppiamento, flessione del cavo, torsione, trazione, vibrazione e impatto si concentrano su interfacce, meccanismi di bloccaggio, ingressi dei cavi e conduttori interni.

Cicli di accoppiamento Piegatura dei cavi Torsione e trazione Vibrazioneimpatto
T

Test di sicurezza elettrica

Per valutare l'integrità dell'isolamento e le funzioni di protezione vengono utilizzati i seguenti controlli: resistenza di isolamento, rigidità dielettrica, messa a terra, corrente di contatto e controlli di protezione.

Resistenza di isolamento Tensione di tenuta Messa a terra Contatto attualeControlli di protezione
P

Prestazioni termiche ed elettriche

I test di carico di corrente, aumento di temperatura e caduta di tensione esaminano il comportamento di connettori, cavi e apparecchiature di ricarica sotto carico elettrico, utilizzando più canali per registrare i dati di temperatura e di natura elettrica.

Caricamento in corso Aumento della temperatura Caduta di tensione Monitoraggio multipuntoTest funzionali
T

Test di protezione dall'ingresso

Le prove di resistenza alla polvere e all'acqua esaminano guarnizioni, alloggiamenti, interfacce, coperture protettive e punti di ingresso dei cavi in condizioni di prova IP definite.

IP5X IP6X IPX5 IPX7Controlli di tenuta
A

Analisi dei materiali e dei terminali

A livello di componente vengono esaminate le sezioni trasversali dei terminali, la geometria della crimpatura, la microdurezza, l'usura superficiale e l'invecchiamento del materiale.

Sezione trasversale terminale Analisi della crimpatura Microdurezza AbrasioneInvecchiamento dei materiali

Apparecchiature di laboratorio di base

Apparecchiature di laboratorio per il collaudo dei prodotti di ricarica dei veicoli elettrici

L'attrezzatura sottostante rappresenta parte della nostra configurazione di test interna per connettori EV, portatili EV caricabatterie, cavi di ricarica e componenti correlati.

Apparecchiature per test ambientali
1. Camera climatica
2. camera di nebbia salina
3. Camera di invecchiamento UV
4. Camera di invecchiamento a ozono
Durabilità meccanica delle apparecchiature
1. Tester di flessione e piegatura dei cavi
2. Tester per il ciclo di accoppiamento dei connettori
3. Tester di resistenza a trazione, torsione e oscillazione
4. Sistema di prova per vibrazioni e urti
Apparecchiature elettriche e ad alte prestazioni
1. Sistema di acquisizione dati multicanale
2. Alimentatore CC programmabile, fino a 2000 A

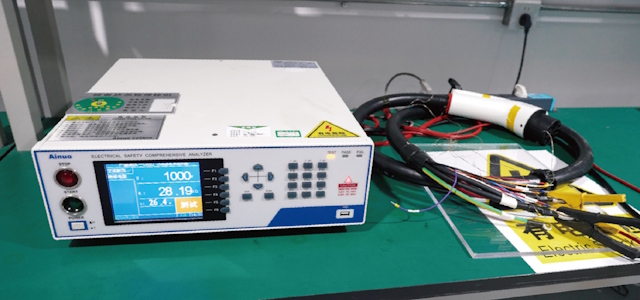

3. Tester di isolamento, tensione di tenuta e messa a terra
4. Sistema di prova per la ricarica in corrente alternata, fino a 22 kW
Apparecchiature per l'analisi dei materiali e dei terminali
1. Analizzatore della sezione trasversale terminale
2. Durometro Micro Vickers
3. Tester di resistenza all'abrasione

Focalizzazione sulla linea di prodotti

Focus dei test in base alla tipologia di prodotto per la ricarica dei veicoli elettrici

I piani di prova variano in base alla progettazione del prodotto, alla classificazione elettrica, all'uso previsto e ai requisiti applicabili. Le principali aree di verifica per ciascun tipo di prodotto sono illustrate di seguito.

Connettori per veicoli elettrici

Per connettori di ricarica CA e CC, inclusi i protocolli CCS1, CCS2, NACS, Tipo 1, Tipo 2 e le interfacce GB/T.

Aumento della temperatura Caduta di tensione Durata dell'accoppiamento Chiusura e interblocco Resistenza di isolamento Protezione della proprietà intellettuale

Visualizza i prodotti
Caricabatterie portatili per veicoli elettrici

Per i caricabatterie portatili di Modalità 2 che integrano l'unità di controllo, le funzioni di protezione, la spina di alimentazione, il cavo di ricarica e il connettore per veicoli.

Funzione di ricarica Pilota di controllo Protezione dalle perdite Protezione contro il surriscaldamento Messa a terra Isolamento e tensione di tenuta

Visualizza i prodotti
Cavi di ricarica per veicoli elettrici

Per cavi di ricarica e connessioni cavo-connettore esposti a ripetute piegature, trazioni, torsioni e condizioni ambientali avverse.

Piegatura dei caviFlessione dinamicaTorsione e trazioneContinuità del direttoreAbbigliamento giaccaIntegrità della crimpatura

Visualizza i prodotti
Adattatori per veicoli elettrici

Per interfacce adattatrici che combinano diversi formati di connettori e richiedono verifiche di compatibilità, continuità elettrica, temperatura e utilizzo ripetuto.

Adattamento dell'interfaccia Continuità elettrica Aumento della temperatura Caduta di tensione Durata dell'accoppiamento Isolamento e tensione di tenuta

Visualizza i prodotti

Flusso di lavoro di test

Tutte le fasi di test, dalla revisione dei campioni al supporto alla produzione.

01
Recensione di prodotti e componenti

La struttura del prodotto, i terminali, i cavi, gli alloggiamenti, le guarnizioni e le altre parti chiave vengono esaminati prima di definire il piano di test.
02
Piano di prova e preparazione del campione

Gli elementi da testare e le condizioni di campionamento vengono selezionati in base al tipo di prodotto, alla potenza elettrica nominale e ai requisiti del progetto.
03
Test del prodotto

I campioni vengono sottoposti ai test definiti per il prodotto e il progetto, e i risultati vengono registrati per la successiva revisione.
04
Rivista di ingegneria

I risultati dei test vengono esaminati in relazione al progetto, ai materiali, ai collegamenti e all'uso previsto prima che il prodotto possa procedere alla fase successiva.
05
Controlli di qualità della produzione

Durante la produzione vengono effettuati controlli e test specifici per verificare la coerenza del prodotto.
06
Registrazione dei test e supporto documentale

A seconda del prodotto e del progetto, potranno essere forniti specifici registri di prova, documenti relativi alla qualità e file tecnici.

STANDARD E DOCUMENTAZIONE

Supporto per standard e documentazione

Gli elementi da testare vengono selezionati in base al tipo di prodotto, al mercato di destinazione e ai requisiti applicabili. I registri di prova, i documenti di qualità e i fascicoli tecnici disponibili dipendono dal prodotto e dall'ambito del progetto.

Documentazione tecnica e di qualità disponibile

A seconda del prodotto e della portata del progetto, i file disponibili possono includere:

Specifiche del prodotto

Documenti di certificazione

Record di test selezionati

Registri di ispezione e qualità

Disegni tecnici e documenti di supporto

Standard dei prodotti per la ricarica dei veicoli elettrici

IEC 62196 IEC 61851 IEC 62752 SAE J1772 UL 2251 UL 2594 GB/T 20234GB/T 18487
Riferimenti per prove ambientali, meccaniche e sui materiali

Serie IEC 60068 IEC 60529 ISO 16750 ISO 9227 EN 50620ASTM G154 ASTM E384USCAR-37

Hai bisogno di report di collaudo o documenti di qualità per il tuo progetto di ricarica per veicoli elettrici?

Condividi la tipologia di prodotto, il mercato di riferimento e i requisiti del progetto. Ti confermeremo quali registri di prova, documenti di certificazione e file di qualità sono disponibili per la consultazione.

Richiedi i documenti disponibili
