L'alta corrente cambia tutto. Una volta che un CCS2 Il sito punta oltre la fascia media dei 300 ampere, ma per lunghe tratte il calore, il peso del cavo e l'ergonomia del driver diventano i veri limiti. I connettori raffreddati a liquido allontanano il calore dai contatti e dal nucleo del cavo, in modo che l'impugnatura rimanga utilizzabile e la potenza non venga compromessa. Questa guida spiega quando è opportuno utilizzare uno switch, cosa cercare nell'hardware e come utilizzarlo riducendo al minimo i tempi di inattività.
Cosa si rompe davvero ad alta corrente
– La perdita I²R determina l’aumento della temperatura nei contatti e lungo il conduttore.
– Il rame più spesso riduce la resistenza ma rende il cavo pesante e rigido.
– Il caldo torrido e le sessioni consecutive si accumulano; le code pomeridiane spingono i proiettili oltre i limiti.
– Quando il connettore si surriscalda, il controller si declassa, le sessioni si allungano e gli alloggiamenti si riempiono di nuovo.
Dove il raffreddamento naturale vince ancora
Le manopole raffreddate naturalmente sono adatte a potenze moderate e climi più freddi. Evitano pompe e refrigerante. La manutenzione è più semplice e i pezzi di ricambio sono più economici. Il compromesso è una corrente costante nelle stagioni calde o in condizioni di utilizzo intenso.
Come il raffreddamento a liquido risolve il problema

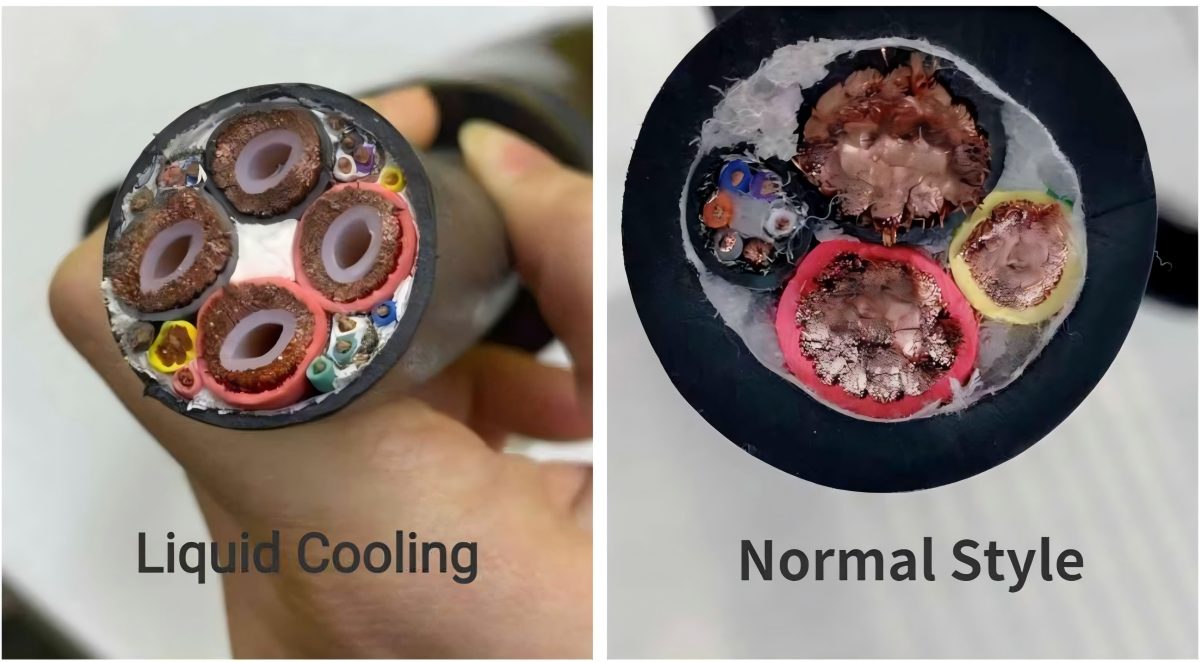

Un connettore CCS2 raffreddato a liquido instrada il refrigerante vicino al set di contatti e attraverso il nucleo del cavo. Il calore viene dissipato dal rame, non dalla mano del conducente. I sistemi di assemblaggio tipici aggiungono il rilevamento della temperatura sui pin di alimentazione e nel cavo, oltre al monitoraggio di flusso/pressione e al rilevamento delle perdite, per uno spegnimento sicuro.
Matrice decisionale: quando passare al CCS2 raffreddato a liquido
Corrente target (continua) | Caso d'uso tipico | Gestione dei cavi ed ergonomia | Margine termico durante il giorno | Scelta di raffreddamento |
≤250 A | Caricabatterie rapidi urbani, bassa permanenza | Leggero, facile | Elevato nella maggior parte dei climi | Naturale |
250–350 A | Traffico misto, turnover moderato | Gestibile ma più spesso | Medio; attenzione alle stagioni calde | Naturale o liquido (dipende dal clima/impiego) |
350–450 A | Nodi autostradali, lunghe soste, estati calde | Pesante se naturale; aumenta la stanchezza | Basso senza raffreddamento; riduzione anticipata | Raffreddato a liquido |
≥500 A | Aree di attracco per navi ammiraglie, corsie di flotta, eventi di punta | Richiede un cavo sottile e flessibile | Richiede la rimozione attiva del calore | Raffreddato a liquido |
Workersbee CCS2 raffreddato a liquido in sintesi
– Classi di corrente: 300 A / 400 A / 500 A continui, fino a 1000 V DC.
– Obiettivo di aumento della temperatura: < 50 K al terminale nelle condizioni di prova indicate.
– Circuito di raffreddamento: flusso tipico di 1,5–3,0 L/min a circa 3,5–8 bar; circa 2,5 L di refrigerante per un cavo da 5 m.
– Riferimento di estrazione del calore: circa 170 W a 300 A, 255 W a 400 A, 374 W a 500 A (i dati pubblicati supportano la progettazione di scenari ad amperaggio più elevato).
– Ambientale: protezione IP55; intervallo di funzionamento da -30 °C a +50 °C; potenza acustica sull'impugnatura inferiore a 60 dB.
– Meccanica: forza di accoppiamento inferiore a 100 N; meccanismo testato per oltre 10.000 cicli.
– Materiali: terminali in rame argentato; alloggiamenti termoplastici resistenti e cavo in TPU.
– Conformità: progettato per sistemi CCS2 EVSE e requisiti IEC 62196-3; TÜV/CE.
– Garanzia: 24 mesi; opzioni OEM/ODM e lunghezze di cavo comuni disponibili.
Perché autisti e operatori avvertono la differenza
– Il diametro esterno più sottile e la minore resistenza alla flessione migliorano la portata delle porte su SUV, furgoni e camion.
– Le temperature più basse del guscio riducono le necessità di ricollegamento e gli avviamenti non riusciti.
– L'ulteriore margine termico mantiene la potenza impostata più piatta durante i picchi pomeridiani.
Affidabilità e servizio, mantenuti semplici
Il raffreddamento a liquido aggiunge pompe, guarnizioni e sensori, ma le scelte progettuali riducono al minimo i tempi di fermo. Workersbee si concentra su parti soggette a usura sostituibili sul campo (guarnizioni, moduli di attivazione, guaine protettive), sensori di temperatura e refrigerante accessibili, percorsi di perdita prima della rottura chiari e livelli di coppia documentati. I tecnici possono lavorare rapidamente senza dover smontare l'intero cablaggio. Una garanzia di due anni e un design con cicli di accoppiamento >10.000 sono in linea con l'uso in siti pubblici.
Note di messa in servizio per baie ad alta potenza
Mettere in funzione prima la baia più calda. Mappare i sensori di contatto e quelli del nucleo del cavo; calibrare gli offset.
La fase mantiene la corrente a 200 A, 300 A e quella target; registrare il ΔT dall'ambiente al guscio della maniglia.
Imposta le curve corrente-refrigerante e le finestre di boost nel controller; abilita la riduzione graduale.
Monitorare tre numeri: temperatura di contatto, temperatura di ingresso del cavo e flusso.
Criterio di allerta: “giallo” per deriva (aumento di ΔT alla stessa corrente), “rosso” per assenza di flusso, perdite o sovratemperatura.
Kit in loco: confezione di refrigerante pre-riempita, O-ring, modulo di attivazione, coppia di sensori, foglio di coppia.
Revisione settimanale: tracciare il tempo di mantenimento dell'alimentazione rispetto alla temperatura ambiente; ruotare le corsie se una corsia si riscalda prima.
Scheda di valutazione dell'acquirente per i connettori raffreddati a liquido CCS2
Attributo | Perché è importante | Che aspetto ha il bene |
Corrente nominale continua | Tempo di sessione delle unità | Mantiene gli ampere target per un'ora in climi caldi |
Migliorare il comportamento | I picchi necessitano di controllo e recupero | Tempo di boost dichiarato più finestra di ripristino automatico |
Diametro e massa del cavo | Ergonomia e portata | Sottile, flessibile, vero plug-in con una sola mano |
rilevamento della temperatura | Protegge i contatti e la plastica | Sensori sui pin e nel nucleo del cavo |
Monitoraggio del refrigerante | Sicurezza e tempi di attività | Flusso + pressione + rilevamento perdite + interblocchi |
Facilità di manutenzione | Tempo medio di riparazione | Sostituisci guarnizioni, grilletti e sensori in pochi minuti |
Sigillatura ambientale | Meteo e lavaggi | Classe IP55 con percorsi di drenaggio testati |
Documentazione | Velocità e ripetibilità sul campo | Gradini di coppia illustrati ed elenco dei pezzi di ricambio |
Controllo della realtà termica
Due condizioni mettono a dura prova anche l'hardware di buona qualità: elevata temperatura ambiente e ciclo di lavoro elevato. Senza raffreddamento a liquido, il controller deve subire un declassamento anticipato per proteggere i contatti. L'utilizzo di un'unità CCS2 raffreddata a liquido consente al sito di sostenere la corrente target più a lungo, riducendo le code e stabilizzando i ricavi per baia.
Fattori umani
Gli automobilisti giudicano un sito in base alla velocità con cui riescono a collegarsi e ad allontanarsi. Un cavo rigido o un rivestimento caldo li rallentano e aumentano il tasso di errore. Cavi sottili raffreddati a liquido rendono le porte più facili da raggiungere e consentono un'angolazione di collegamento naturale e confortevole.
Compatibilità e standard
La segnalazione CCS2 rimane invariata; ciò che cambia è il percorso del calore e il monitoraggio. Incrementare l'accettazione dell'aumento di temperatura, della temperatura del guscio e della gestione dei guasti. Tenere registri per ogni vano della temperatura corrente, ambiente, di contatto e dei punti di rastremazione per supportare gli audit e la messa a punto stagionale.
Costo di proprietà, non solo CapEx
Un derating frequente costa di più in sessioni più lunghe e walk-off di quanto non faccia risparmiare sull'hardware. Considerate il tempo di sessione nei vostri contenitori a temperatura ambiente più alti, il tempo tecnico per le sostituzioni più comuni, i materiali di consumo (refrigerante, filtri se utilizzati) e le ore di fermo non pianificate al trimestre. Per gli hub ad alte prestazioni, i connettori raffreddati a liquido sono vincenti in termini di produttività e prevedibilità.
Dove si inserisce Workersbee
Workersbee's maniglia CCS2 raffreddata a liquido È progettato per fornire corrente elevata e costante e per una facile manutenzione, con sensori accessibili sul campo, guarnizioni a sostituzione rapida, un'impugnatura silenziosa e chiari livelli di coppia per i tecnici. Le note di integrazione riguardano la portata (1,5–3,0 L/min), la pressione (circa 3,5–8 bar), l'assorbimento di potenza inferiore a 160 W per il circuito di raffreddamento e il volume tipico di refrigerante per lunghezza del cavo. Questo aiuta i siti a mettere rapidamente in funzione gli alloggiamenti principali e a mantenere l'alimentazione nelle stagioni calde senza dover ricorrere a cavi ingombranti.
Domande frequenti
A quale corrente dovrei prendere in considerazione il raffreddamento a liquido?
Quando il tuo piano richiede una corrente continua nell'intervallo superiore a 300 ampere o più, o quando il clima e il ciclo di lavoro aumentano le temperature del guscio.
Il raffreddamento a liquido è difficile da manutenere?
Aggiunge componenti, ma una buona progettazione rende le sostituzioni più rapide. Tieni un piccolo kit in loco e registra le soglie.
Gli automobilisti noteranno la differenza?
Sì. Cavi più sottili e impugnature più fredde velocizzano i collegamenti e riducono gli avviamenti errati.
Posso mescolare le baie?
Sì. Molti siti dispongono di alcune corsie raffreddate a liquido per il traffico intenso e mantengono corsie raffreddate naturalmente per la domanda moderata.
