Risposta rapidaJ1772 è il connettore di ricarica CA nordamericano per i livelli 1 e 2. Lo trovi a casa e nella maggior parte delle postazioni pubbliche di livello 2. Nel 2025, domina ancora la ricarica CA, nonostante la crescente adozione del NACS. Se comprendi J1772, puoi scegliere il caricabatterie domestico giusto, portare con te l'adattatore giusto ed evitare sessioni lente. J1772 in sintesiAmbito: solo CA monofase, per Livello 1 (120 V) e Livello 2 (240 V).Potenza tipica: fino a 19,2 kW sulla carta (80 A a 240 V), ma il caricabatterie di bordo e le dimensioni del circuito stabiliscono il limite massimo reale.Dove appare: wallbox domestici, postazioni di lavoro, molti piedistalli pubblici L2.Perché è affidabile: cinque pin con logica di controllo che negozia la corrente e impedisce lo scollegamento sotto tensione. Scheda tecnicaArticoloJ1772 (Tipo 1)Spilli5 (L1, L2/N, PE, CP, PP)Livelli di corrente alternataLivello 1 (120 V), Livello 2 (240 V)Potenza tipica del mondo reale3,3–11,5 kW per la maggior parte delle auto; fino a 19,2 kW maxCasi d'usoCasa L2, luogo di lavoro, pubblico L2Logica di sicurezzaNegoziazione PWM CP, codifica della corrente del cavo PP All'interno della spina: pin e segnali di sicurezzaL1 e L2/N trasportano corrente alternata. PE è la terra di protezione.CP (Control Pilot) è un segnale a bassa tensione che annuncia la corrente disponibile nel palo e coordina l'avvio/arresto in modo che il relè si chiuda solo dopo che il connettore è stato inserito.Il PP (Proximity Pilot) codifica la corrente nominale del cavo e rileva il blocco. Quando si preme il blocco, il sistema apre il relè prima che venga staccata la spina. Questo evita la formazione di archi elettrici e protegge i contatti. Livello 1 vs Livello 2Il livello 1 a 120 V è lento ma costante. È adatto per rabbocchi notturni e per percorrenze giornaliere ridotte.Il livello 2 a 240 V è la soluzione predefinita per la maggior parte delle abitazioni. Aspettatevi una velocità notevolmente superiore rispetto al livello 1. La velocità esatta dipende dal caricabatterie di bordo (ad esempio, 7,2 kW o 11,5 kW) e dal circuito derivato.Note per la casa: scegliere l'amperaggio in base alla capacità del pannello; mantenere una lunghezza ragionevole dei cavi; per installazioni all'aperto, puntare su guaine impermeabili e resistenti ai raggi UV. J1772 contro CCS1 contro NACSConnettoreTipo di ricaricaBanda di potenza tipicaDove utilizzato nel 2025Necessità di adattatoreJ1772 (Tipo 1)AC Livello 1/2Fino a 19,2 kW (CA)L2 domestico e pubblicoI veicoli NACS potrebbero aver bisogno dell'adattatore J1772↔NACSCCS1Ricarica rapida CCDa decine a centinaia di kW (CC)Siti di ricarica rapida legacyNon adatto alla ricarica domestica tramite ACNACS (SAE J3400)CA e CCCA simile a J1772; CC ad alta potenzaNuovi veicoli e siti in crescitaI veicoli J1772 potrebbero aver bisogno di adattatori solo nei posti NACS Manuale pratico: decidere, evitare, acquistareA) Flusso decisionale in due fasi (ingresso del veicolo → posizione → azione)Ingresso del veicolo:• Ingresso J1772– Casa: installare un caricabatterie J1772 di livello 2 nell'intervallo 32-48 A. Scegliere un cavo da 7-10 m. L'uso esterno è conforme a IP54 o superiore. Non è necessario alcun adattatore.– Pubblico: utilizzare qualsiasi handle J1772. Non è necessario alcun adattatore. • Ingresso NACS– Casa: se possiedi già una wallbox J1772, aggiungi un adattatore NACS↔J1772; altrimenti va bene anche un connettore mobile NACS nativo.– Pubblico: nei siti solo J1772, portare un adattatore; nei siti misti collegare prima quello nativo, l'adattatore come backup. Lista di controllo dei risultati prima dell'acquisto: impostazione dell'amperaggio, lunghezza del cavo che raggiunge senza tensione, classificazione dell'involucro per installazioni esterne, adattatore sì/no. B) Errori comuni e semplici soluzioni• Supponendo che "più kW sulla scatola = più veloce". La velocità della corrente alternata è limitata dal caricabatterie e dal cablaggio di bordo. Adatta gli ampere del caricabatterie all'auto e al circuito.• Cavi lunghi e spire strette. Le lunghe tratte aumentano la caduta di tensione; le spire strette intrappolano il calore. Mantenere le tratte ragionevoli e disporre i cavi in ​​piano.• Combinazione della ricarica rapida CCS1 DC con la ricarica rapida J1772 AC. J1772 supporta solo AC; la ricarica rapida DC utilizza CCS1 o NACS. C) Guida all'acquisto di apparecchi di illuminazione per la casa Livello 2Amperaggio: 32 A è facile da installare; 40 A è un punto ottimale comune; 48 A richiedono un interruttore da 60 A e un cablaggio adeguato.Cablaggio fisso vs. plug-in: il cablaggio riduce i punti di surriscaldamento della spina; il collegamento a spina (NEMA 14-50) consente una facile ricollocazione.Lunghezza del cavo: 7–10 m coprono la maggior parte delle posizioni del garage senza estensioni.Allegato: per esterni, puntare su un grado di protezione IP54 o superiore e una guaina del cavo resistente ai raggi UV.Nozioni di base intelligenti: la pianificazione, i limiti attuali e i registri di utilizzo sono utili se li utilizzerai.Controllo di integrità dell'installazione: capacità del pannello, circuito dedicato, interruttore e GFCI corretti secondo le normative locali. Ricarica pubblica con J1772 nel 2025Troverai ancora J1772 Livello 2 in molti parcheggi commerciali, luoghi di lavoro e sedi comunali. Controlla i dettagli dell'app per i tipi di spina e gli orari di accesso. Inserisci saldamente il connettore, avvia la sessione nell'app o sul palo e attendi il clic del relè prima di prelevare corrente. Se il tuo veicolo è dotato solo di NACS e la sede offre J1772, utilizza un adattatore certificato e assicurati che sia completamente agganciato. Per operatori di siti e flotteL2 con J1772 cattura la base più ampia di veicoli legacy e attuali per la ricarica a tempo di permanenza. Durante la transizione, l'abbinamento di alloggiamenti J1772 con soluzioni NACS (cavi nativi o adattatori gestiti) protegge l'utilizzo. Mantenere la gestione dei cavi ordinata, evitare spirali strette e progettare i morsetti per ridurre al minimo i danni causati dalla caduta dei connettori. L'uptime e un'etichettatura chiara sono più importanti della potenza nominale. Domande frequentiJ1772 sta scomparendo?No. J1772 rimane lo standard per AC Livello 2 su un'ampia base installata. NACS è in crescita, ma i siti AC e i caricabatterie domestici con J1772 saranno disponibili per gli automobilisti per anni, con gli adattatori che colmano le lacune. Qual è la potenza CA massima per J1772?È possibile raggiungere una potenza massima di 19,2 kW, ma la maggior parte delle auto richiede tra 7,2 e 11,5 kW. Il limite è determinato dal caricabatterie di bordo e dalle dimensioni del circuito. Ho bisogno di un adattatore?Se la presa della tua auto e la presa del sito non corrispondono, sì. Un'auto J1772 in un sito solo NACS necessita di un adattatore J1772↔NACS; un'auto NACS in un sito solo J1772 necessita del contrario. Per casa, scegli una wallbox che corrisponda alla tua presa o pianifica un adattatore di cui ti fidi. J1772 può effettuare una ricarica rapida CC?No. J1772 è per la ricarica CA. La ricarica rapida CC utilizza CCS1 o NACS. Quanto dura in genere una sessione di Livello 2?Dipende dalle dimensioni della batteria, dallo stato di carica e dal caricabatterie di bordo. Come semplice indicazione, molte auto aggiungono circa 32-65 km di autonomia all'ora al Livello 2. Articolo correlato: Che cos'è un connettore EV di tipo 2?

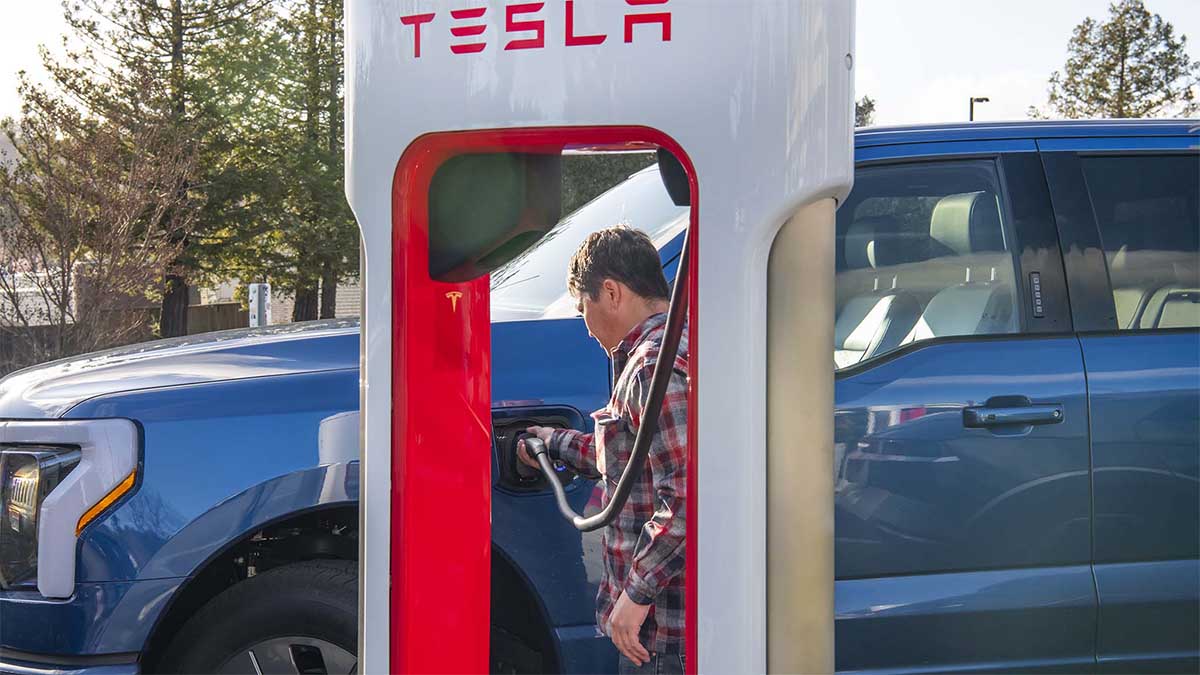

Sempre più conducenti non Tesla utilizzano i Supercharger con NACDa S a Adattatore CCS e mi chiedo se quel mattone nel cavo stia rallentando la velocità. La risposta breve: con un adattatore approvato e fornito dalla casa automobilistica, l'adattatore stesso raramente rappresenta un collo di bottiglia. Ciò che vedi sullo schermo deriva dall'hardware del sito, dall'architettura del veicolo, dallo stato di carica della batteria e dalla temperatura. Se hai tutti questi dati corretti, un adattatore non sposterà di molto l'ago della bilancia. Perché l'adattatore di solito non è il limiteGli adattatori delle case automobilistiche sono progettati per trasmettere correnti elevate e tensioni elevate con bassa resistenza e buoni percorsi termici. Ciò significa che il fattore limitante diventa il limite massimo del caricabatterie e la curva di carica della tua auto. In molti siti, il cabinet raggiunge il massimo intorno a una tensione e una potenza prefissate; la tua auto si adatta a tali limiti. Se il tuo veicolo è una piattaforma a 400 V, spesso puoi raggiungere il picco normale che vedresti su un caricabatterie rapido CC della stessa marca. Se guidi un'auto a 800 V, potresti imbatterti nei limiti di tensione del sito su hardware più vecchio e vedere picchi inferiori, con o senza adattatore. Cosa determina realmente la tua velocità• Versione e limiti del caricabatterie. La potenza del cabinet, la corrente massima e la tensione massima definiscono il limite superiore della curva. Alcune postazioni condividono anche l'alimentazione tra poli accoppiati, il che può ridurre la potenza di picco se entrambi sono occupati.• Architettura del veicolo. I sistemi a 400 V tendono ad adattarsi bene alla tensione di molti siti. I sistemi a 800 V necessitano di una tensione più elevata per raggiungere la potenza nominale, quindi i cabinet più vecchi possono limitarla prima. Il precondizionamento è utile in entrambi i casi.• Stato e temperatura della batteria. Arrivare a temperatura ambiente e con una carica bassa (circa il 10-30%) consente rampe più rapide. Impacchi freddi, impacchi caldi e un livello di carica elevato innescano tutti la riduzione graduale, indipendentemente dall'hardware utilizzato. Quando un adattatore può rallentare le coseNon tutti gli adattatori sono uguali. Le unità di terze parti potrebbero avere valori nominali di corrente/tensione inferiori o un design termico più debole, e alcune reti non li consentono affatto. Anche l'adattamento meccanico è importante: una scarsa qualità dei contatti aumenta il calore e questo può costringere l'auto o il sito a ritirarsi. Se si nota una rastremazione iniziale ripetuta che non è legata allo stato di carica o alla temperatura, ispezionare l'adattatore, i pin del connettore e il modo in cui il cavo è supportato dalla porta. Confronto rapido: dove è probabile un limiteCombinazioneCosa aspettarsiPerché succedeEV da 400 V + vecchio sito ad alta potenzaDi solito vicino al picco normaleLa tensione è allineata con il sito800-V EV + vecchio sito ad alta potenzaSpesso il picco è inferiore alle specificheLimite di tensione del sito, non dell'adattatore800-V EV + il più recente sito ad alta tensioneMolte più possibilità di incontrare la curvaFinestra di tensione più alta disponibileAdattatore di terze parti + qualsiasi sitoMolto variabile; procedere con cautelaLe valutazioni, le termiche e la politica variano Come ottenere risultati coerenti nel mondo reale• Utilizzare l'adattatore ufficiale della marca in uso e verificarne la corrente/tensione nominale.• Precondizionare la batteria durante il viaggio; solitamente la navigazione verso il sito la attiva.• Cercare di raggiungere uno stato di carica compreso tra il 10% e il 30% per le ricariche settimanali.• Se si guida un veicolo elettrico da 800 V, preferire siti più nuovi e con voltaggio più elevato.• Evitare sessioni consecutive a caldo; lasciare che lo zaino e l'hardware abbiano il tempo di raffreddarsi.• Se la coppia di stazioni si blocca, scegliere un posto non abbinato quando possibile. Domande frequentiD: Un adattatore NACS↔CCS approvato ridurrà la mia potenza di picco?R: In condizioni di utilizzo normali, no. Con un adattatore fornito dalla casa automobilistica, la velocità è determinata dai limiti del sito, dalla curva di carica dell'auto e dalle condizioni della batteria. Il compito dell'adattatore è trasmettere ciò che entrambe le parti concordano di fornire. D: Perché la mia auto da 800 V è più lenta in alcuni Supercharger?R: I cabinet più vecchi funzionano a una tensione massima inferiore. La tua auto può ricevere solo la corrente fornita dal sito, quindi la potenza di picco diminuisce anche se l'adattatore è in grado di farlo. D: È possibile utilizzare adattatori di terze parti?R: Solo se sono correttamente classificati e accettati dalla rete che intendi utilizzare. Anche in questo caso, la compatibilità meccanica e le prestazioni termiche sono importanti. Se la rete non li consente, potresti essere bloccato indipendentemente dalle specifiche. Pensa al adattatore come un ponte, non come un acceleratore. Se si abbina il veicolo al sito giusto, si arriva con una batteria calda e a basso livello di carica e si utilizza hardware approvato, la velocità sarà determinata dal caricabatterie e dal pacco batteria, non dall'adattatore interposto tra di essi.
