Guida al connettore CCS2 per veicoli elettrici: struttura, alimentazione e compatibilità

CCS2, noto anche come Combo 2, è uno dei principali standard di connettori per la ricarica rapida in corrente continua (CC) in Europa e in molti mercati di tipo 2. Per i produttori di stazioni di ricarica, i rivenditori autorizzati, i gestori di flotte, i distributori e gli acquirenti di componenti per veicoli elettrici, comprendere CCS2 non significa solo riconoscere la forma del connettore. Significa sapere come la struttura del connettore, la disposizione dei pin, i percorsi di ricarica CA/CC, le potenze nominali, i metodi di raffreddamento, i limiti di compatibilità e l'affidabilità a lungo termine influenzano i progetti di ricarica reali.

Per le stazioni di ricarica pubbliche, i depositi flotte e i sistemi di ricarica ad alta potenza, la scelta del connettore CCS2 dipende da diversi fattori, non solo dalla corrente nominale. L'adeguatezza al mercato, la compatibilità con i veicoli, la progettazione termica, la gestione dei cavi, l'affidabilità del bloccaggio, la certificazione e la pianificazione della manutenzione influiscono sull'idoneità di un connettore o di un cavo per il progetto.

Che cos'è un connettore CCS2?

Un connettore CCS2 è costruito attorno a un'interfaccia CA di tipo 2 con due contatti di alimentazione CC aggiuntivi al di sotto di essa. La sezione superiore fornisce l'interfaccia di ricarica di tipo 2, mentre la sezione inferiore aggiunge i contatti CC+ e CC- per la ricarica rapida in corrente continua.

Questa struttura combinata consente a una presa veicolare CCS2 di supportare la ricarica CA di Tipo 2 e la ricarica rapida CCS2 CCS2 CCS2 CCS2, a condizione che il veicolo e il sistema di ricarica siano progettati per entrambe le modalità. La stessa presa fisica può quindi servire diversi scenari di ricarica, dalla ricarica CA a destinazione alla ricarica rapida CCS2 CCS2 presso stazioni di ricarica pubbliche o depositi flotte.

CCS2 è ampiamente utilizzato nelle infrastrutture di ricarica rapida in corrente continua europee e in molti mercati che adottano gli standard di ricarica basati sul Tipo 2. La sua interfaccia fisica è associata alla norma IEC 62196-2 per la sezione in corrente alternata di Tipo 2 e alla norma IEC 62196-3 per la sezione di ricarica in corrente continua.

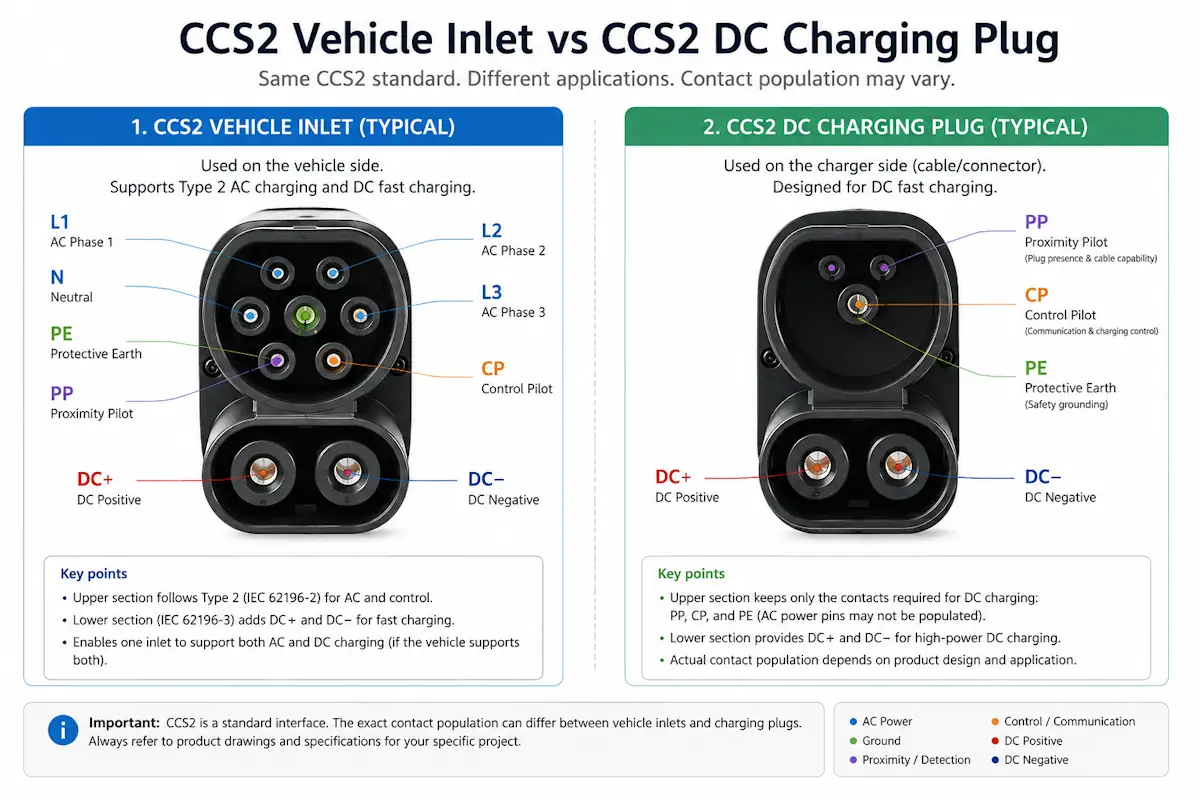

Struttura e disposizione dei pin del connettore CCS2

Il connettore CCS2 è composto da due sezioni fisiche principali. La sezione superiore segue lo schema di tipo 2 e include i contatti utilizzati per la ricarica in corrente alternata, la messa a terra e la segnalazione di controllo. La sezione inferiore contiene i due contatti CC più grandi utilizzati per la ricarica rapida. Questa configurazione separa l'erogazione di energia dalle funzioni di controllo e sicurezza, consentendo al contempo a un singolo ingresso del veicolo di supportare diverse modalità di ricarica.

La configurazione esatta dei contatti può differire tra una presa CCS2 completa per veicoli e una spina di ricarica CCS2. Nelle spine di ricarica rapida CC CC, i contatti di alimentazione CA CC potrebbero non essere presenti perché l'erogazione di potenza CC CC ad alta potenza utilizza i contatti inferiori CC+ e CC-.

La disposizione dei pin è solo una parte della scelta del connettore. Anche la stabilità meccanica, la qualità dei contatti, il feedback di bloccaggio, lo scarico della tensione del cavo e le prestazioni di tenuta influiscono sull'affidabilità della ricarica, soprattutto nelle stazioni di ricarica rapida pubbliche con frequenti cicli di connessione.

Come CCS2 supporta la ricarica in corrente alternata e continua

Una presa CCS2 può supportare la ricarica CA e la ricarica rapida CC tramite percorsi di alimentazione separati all'interno della stessa interfaccia combinata. Nella ricarica CA, una spina di tipo 2 utilizza la sezione superiore della presa. Questa soluzione è comune per la ricarica domestica, la ricarica sul posto di lavoro, la ricarica a destinazione e altri scenari di sosta prolungata.

Nella ricarica rapida in corrente continua (CC), una spina CCS2 eroga energia ad alta potenza attraverso i contatti inferiori CC+ e CC-. L'alimentazione CC non viene erogata attraverso i contatti di fase CA. La sezione superiore supporta comunque le funzioni di controllo, prossimità, messa a terra e sicurezza che aiutano a verificare lo stato della connessione, la compatibilità del cavo e la prontezza alla ricarica.

La compatibilità fisica non deve essere considerata sinonimo di piena compatibilità di ricarica. Una presa CCS2 può accettare sia spine CA di tipo 2 che spine CCS2 CC, ma il veicolo e il caricabatterie devono supportare la modalità di ricarica, il processo di comunicazione e la logica di sicurezza corrispondenti.

Dove viene utilizzato CCS2

CCS2 è il principale standard europeo per i connettori di ricarica rapida in corrente continua ed è ampiamente utilizzato in molti mercati che adottano infrastrutture di ricarica basate sul tipo 2. È inoltre comune in alcune zone dell'Oceania, del Medio Oriente, dell'Africa e nei progetti di ricarica orientati all'esportazione, dove vengono adottati gli standard di ricarica europei.

Questa compatibilità regionale è importante per i produttori, i distributori e i gestori di infrastrutture di ricarica. Un connettore CCS2 può essere la scelta giusta per un hub di ricarica autostradale europeo, un progetto di ricarica CC pubblica in Medio Oriente o un deposito per veicoli dotati di prese CCS2. Tuttavia, non deve essere considerato un connettore universale adatto a tutti i mercati.

In Nord America, storicamente, lo standard CCS1 è stato utilizzato per la ricarica rapida in corrente continua, mentre ora SAE J3400/NACS rappresenta un importante standard di connessione in quel mercato. Per i progetti globali, la scelta del connettore dovrebbe tenere conto del mercato di riferimento, del parco veicoli, delle normative locali, dei requisiti di certificazione e degli standard di ricarica utilizzati dai veicoli che effettivamente frequenteranno il sito.

Valori nominali di potenza CCS2: tensione, corrente e potenza di carica effettiva.

La potenza di ricarica CCS2 è determinata da tensione e corrente, ma il valore nominale su un connettore o un caricabatterie non significa che ogni sessione di ricarica erogherà quella potenza. In parole semplici, la potenza elettrica si calcola moltiplicando la tensione per la corrente. Ad esempio, un sistema da 1000 V e 500 A rappresenta un limite teorico di potenza elettrica di 500 kW.

Nei progetti di ricarica reali, la potenza erogata è solitamente inferiore al massimo teorico. Dipende dalla tensione della batteria del veicolo, dallo stato di carica della batteria, dalla potenza erogata dalla colonnina di ricarica, dalla corrente nominale del cavo, dalla temperatura ambiente e dai limiti definiti dal sistema di ricarica. Un veicolo può accettare una potenza elevata solo durante una parte della curva di carica, per poi ridurre la corrente man mano che la batteria si avvicina a uno stato di carica superiore.

Tra questi limiti, il calore è solitamente il più importante nelle applicazioni CCS2 ad alta corrente. La resistenza di contatto, la progettazione del cavo, il metodo di raffreddamento e la frequenza di inserimento influiscono tutti sull'aumento di temperatura del connettore e del cavo. Se il sistema si avvicina al suo limite termico, il caricabatterie può ridurre la corrente per proteggere il connettore, il cavo e la presa del veicolo. La scelta del CCS2 dovrebbe quindi riflettere il ciclo di lavoro e il margine termico reali, non solo la potenza nominale massima dichiarata.

Connettori CCS2 raffreddati ad aria vs. raffreddati a liquido

Non tutti i progetti di ricarica rapida CCS2 necessitano di un connettore raffreddato a liquido. La scelta dovrebbe basarsi sul livello di corrente richiesto, sul ciclo di lavoro, sulla temperatura ambiente, sulla finestra di ricarica e sulla facilità di manutenzione.

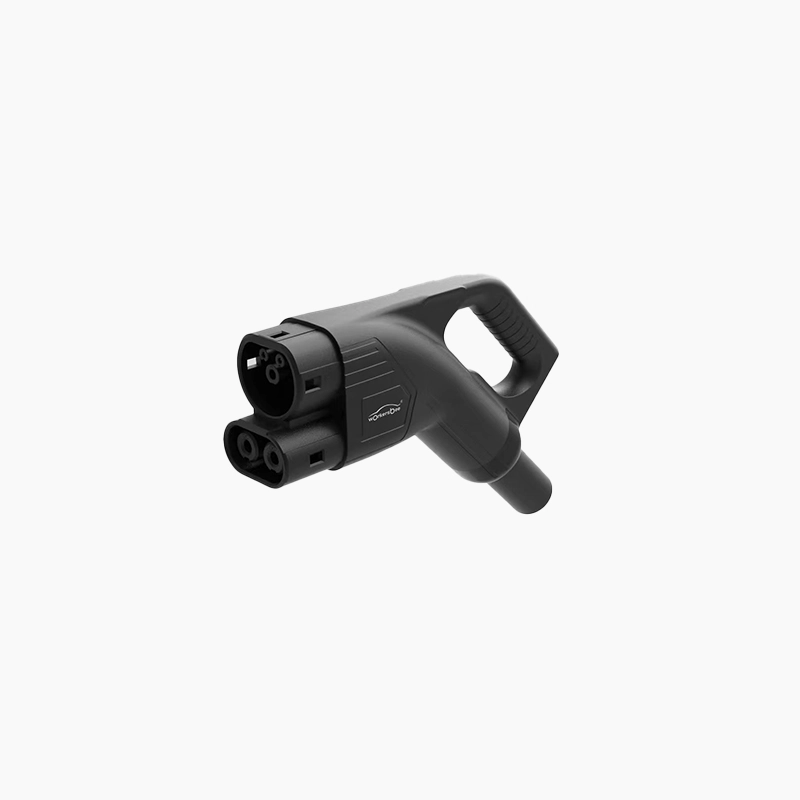

I connettori CCS2 raffreddati ad aria rappresentano una scelta pratica per la ricarica CC a media potenza, l'utilizzo moderato, le soste prolungate e i siti con budget limitati. Sono più semplici da installare e manutenere perché non richiedono circolazione di liquido refrigerante, pompe, tubi flessibili o un monitoraggio aggiuntivo del sistema di raffreddamento. Per le colonnine di ricarica pubbliche urbane, i parcheggi commerciali, le colonnine di ricarica aziendali e alcuni progetti di deposito, i connettori CCS2 raffreddati ad aria possono offrire prestazioni adeguate con una minore complessità del sistema.

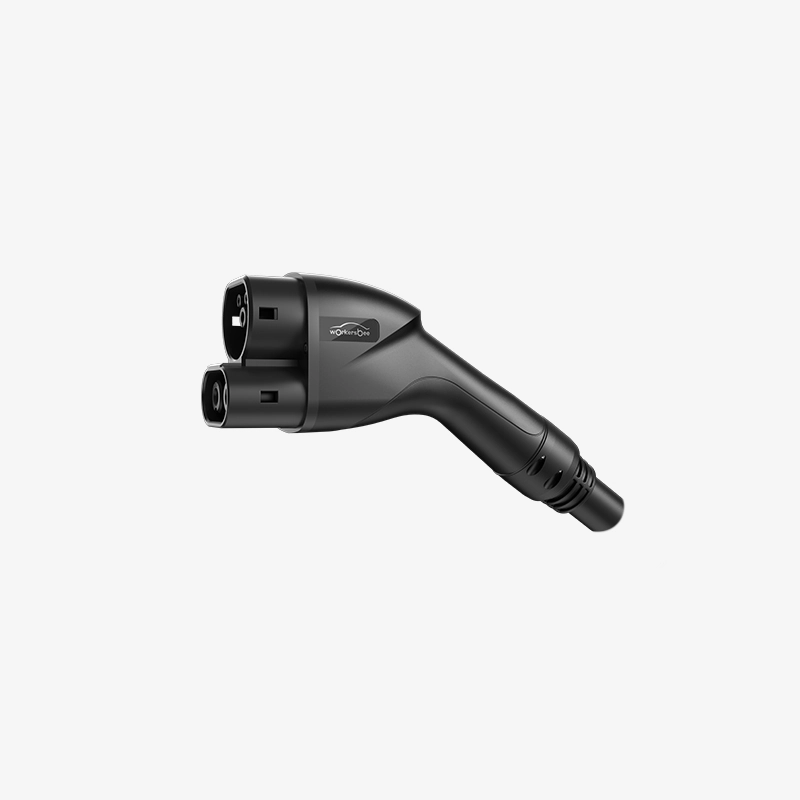

I connettori CCS2 raffreddati a liquido sono più adatti alla ricarica continua ad alta corrente. Le applicazioni tipiche includono hub di ricarica rapida autostradali, siti CC pubblici ad alta frequentazione, depositi flotte con finestre di ricarica brevi, installazioni in climi caldi e progetti in cui la riduzione di potenza o l'elevata temperatura delle maniglie potrebbero compromettere i tempi di attività e l'esperienza dell'utente. Il raffreddamento a liquido migliora il controllo termico sotto carichi più pesanti, ma aumenta anche i costi, la complessità del sistema e le esigenze di manutenzione.

La decisione non è "raffreddamento ad aria contro migliore", bensì se l'impianto necessita di una corrente elevata e costante in condizioni operative reali. Se il progetto prevede sessioni frequenti, tempi di sosta brevi, veicoli ad alta potenza o temperature ambiente elevate, il raffreddamento a liquido potrebbe essere giustificato. Se l'utilizzo è moderato e il contenimento dei costi è fondamentale, il sistema CCS2 raffreddato ad aria potrebbe essere la soluzione migliore.

Opzioni del connettore CCS2 per diverse esigenze di ricarica

Lista di controllo per la selezione dei connettori CCS2 per i progetti di ricarica

La scelta di un connettore CCS2 dovrebbe essere effettuata in base alle esigenze del progetto, non solo in base alla corrente nominale più elevata. La checklist seguente aiuta gli acquirenti a collegare le specifiche del prodotto alle reali condizioni di carica, ai requisiti di mercato e al funzionamento a lungo termine.

Un connettore CCS2 che sembra idoneo sulla scheda tecnica può comunque guastarsi sul campo se il ciclo di lavoro, il margine termico, la gestione del cavo o il piano di manutenzione non sono corretti. La scelta dovrebbe riflettere l'ambiente di ricarica reale, non solo la corrente di picco, la forma del connettore o un codice articolo standard.

CCS2 vs Tipo 2: Qual è la differenza?

I connettori di tipo 2 e CCS2 sono strettamente correlati, ma non sono lo stesso connettore. La differenza principale è che il tipo 2 è un'interfaccia di ricarica CA, mentre il CCS2 aggiunge un percorso di ricarica rapida CC al di sotto della sezione di tipo 2.

Il punto chiave per gli acquirenti è la compatibilità. Una forma del connettore simile non significa la stessa capacità di ricarica. Un veicolo compatibile solo con la presa di tipo 2 non può utilizzare la ricarica rapida CCS2 a meno che non disponga dell'hardware di ricarica CC, del supporto di comunicazione e del sistema di sicurezza necessari.

CCS1 vs CCS2: differenze regionali e di progettazione

Sia CCS1 che CCS2 sono connettori Combined Charging System, ma sono costruiti su basi di connettori CA diverse. CCS1 utilizza la sezione superiore di tipo 1 / J1772, mentre CCS2 utilizza la sezione superiore di tipo 2. Entrambi aggiungono due contatti CC inferiori per la ricarica rapida in corrente continua.

Per i produttori, i distributori e gli operatori di stazioni di ricarica a livello globale, la scelta tra CCS1 e CCS2 dovrebbe basarsi sul mercato di destinazione e sul parco veicoli. Un connettore adatto all'infrastruttura di una regione potrebbe non essere compatibile con i veicoli, i requisiti di certificazione o gli standard di ricarica di un'altra regione.

Verifiche di compatibilità CCS2 prima della selezione

La compatibilità CCS2 non è solo una questione di forma del connettore. In un progetto di ricarica, la compatibilità deve essere verificata considerando veicolo, caricabatterie, connettore, cavo, logica di controllo e requisiti di certificazione. Un connettore può corrispondere fisicamente all'ingresso ma non essere in grado di supportare la modalità di ricarica, la logica di blocco o il processo di sicurezza richiesti.

Prima di selezionare un connettore o un cavo CCS2, gli acquirenti devono verificare i seguenti punti:

L'approccio più sicuro è definire la compatibilità in base al caso d'uso, non al nome del connettore. Un caricabatterie pubblico in corrente continua, un caricabatterie per depositi flotte, un caricabatterie di destinazione in corrente alternata e uno scenario di ricarica basato su adattatore possono tutti utilizzare la terminologia di Tipo 2 o CCS2, ma i loro requisiti tecnici sono diversi. Gli acquirenti dovrebbero fornire il mercato di destinazione, il modello del veicolo o il tipo di ingresso, la potenza di uscita del caricabatterie, la corrente prevista, la lunghezza del cavo, i requisiti di raffreddamento e le esigenze di certificazione prima di finalizzare la scelta del connettore.

Ciò previene un errore comune nei progetti: selezionare un connettore che corrisponda all'interfaccia visibile ma che non sia compatibile con la modalità di carica, il carico termico, la logica di controllo o il percorso di conformità richiesti sul campo.

Verifiche di affidabilità e manutenzione per i connettori CCS2

Per le stazioni di ricarica pubbliche e i depositi flotte, l'affidabilità del connettore CCS2 non si limita al superamento dei test iniziali. Il connettore viene maneggiato quotidianamente, esposto agli agenti atmosferici e utilizzato ripetutamente sotto stress elettrico e meccanico. Nel tempo, piccole variazioni nelle condizioni di contatto, nel feedback di bloccaggio, nella tensione del cavo o nelle prestazioni di tenuta possono causare sessioni non riuscite, declassamento delle prestazioni, reclami da parte degli utenti o sostituzione anticipata.

Durante le ispezioni di routine, gli operatori devono prestare attenzione a questi segnali:

La pianificazione della manutenzione dovrebbe essere commisurata all'utilizzo del sito. Un caricabatterie CC a basso utilizzo potrebbe richiedere solo ispezioni visive e pulizie periodiche, mentre un caricabatterie autostradale ad alto traffico o un sistema di deposito dovrebbero monitorare le sessioni non riuscite, i registri di declassamento, la temperatura del connettore e i cicli di sostituzione. L'obiettivo non è solo acquistare un connettore con la potenza nominale adeguata, ma anche mantenerlo stabile sotto il reale carico operativo del sito.

FAQ

Che cos'è un connettore CCS2?

Il connettore CCS2, noto anche come Combo 2, è un connettore di ricarica per veicoli elettrici che combina un'interfaccia CA di tipo 2 con due contatti CC aggiuntivi per la ricarica rapida. È ampiamente utilizzato in Europa e in molti mercati basati sul tipo 2 per la ricarica pubblica in corrente continua, la ricarica di flotte aziendali e i progetti di ricarica ad alta potenza.

CCS2 è uguale a Tipo 2?

No. Il tipo 2 è principalmente un'interfaccia di ricarica CA. Il CCS2 utilizza la sezione superiore del tipo 2 e aggiunge due contatti CC inferiori per la ricarica rapida CC. Una presa CCS2 può solitamente accettare una spina CA di tipo 2, ma una presa compatibile solo con il tipo 2 non può supportare la ricarica rapida CCS2 CCS.

Qual è la disposizione dei pin del connettore CCS2?

Una presa veicolare CCS2 completa include l'area di contatto CA di tipo 2, la messa a terra di protezione, il pilota di controllo, il pilota di prossimità e due contatti CC inferiori. Nelle prese di ricarica CCS2 CCS2 CCS, i contatti di alimentazione CA potrebbero non essere sempre presenti perché la ricarica CC ad alta potenza utilizza i contatti CC+ e CC- per l'erogazione di energia.

Una presa CCS2 può supportare sia la ricarica in corrente alternata (AC) che in corrente continua (DC)?

Sì, se il veicolo e il sistema di ricarica sono progettati per entrambe le modalità. La ricarica in corrente alternata utilizza la sezione di tipo 2 della presa, mentre la ricarica rapida in corrente continua utilizza i contatti CC inferiori. La sola compatibilità fisica non è sufficiente; il veicolo deve supportare la modalità di ricarica richiesta, il processo di comunicazione e la logica di sicurezza.

Tutti i caricabatterie CCS2 necessitano di connettori raffreddati a liquido?

No. I connettori CCS2 raffreddati ad aria sono adatti per la ricarica CC a media potenza, un utilizzo moderato, tempi di sosta prolungati e siti con costi contenuti. I connettori CCS2 raffreddati a liquido sono più adatti per correnti elevate e costanti, siti ad alto utilizzo, climi caldi e progetti in cui la riduzione di potenza o la temperatura di manipolazione rappresentano un problema.

Cosa dovrebbero verificare gli acquirenti prima di scegliere un connettore CCS2?

Gli acquirenti devono verificare il mercato di riferimento, la compatibilità con i veicoli, la potenza di uscita del caricabatterie, la tensione e la corrente nominali, il metodo di raffreddamento, la lunghezza del cavo, il design del sistema di bloccaggio, la protezione IP, la certificazione e il piano di manutenzione. Anche il supporto del fornitore, la documentazione, i pezzi di ricambio e la stabilità delle consegne sono importanti nei progetti B2B.

Come scegliere i connettori CCS2 per un progetto di ricarica?

La scelta del connettore CCS2 più adatto dipende da diversi fattori, non solo dalla forma della spina o dalla corrente nominale. L'adeguatezza al mercato, la compatibilità con i veicoli, il metodo di raffreddamento, la progettazione del cavo, la certificazione e i requisiti di manutenzione influiscono tutti sulle prestazioni del progetto.
