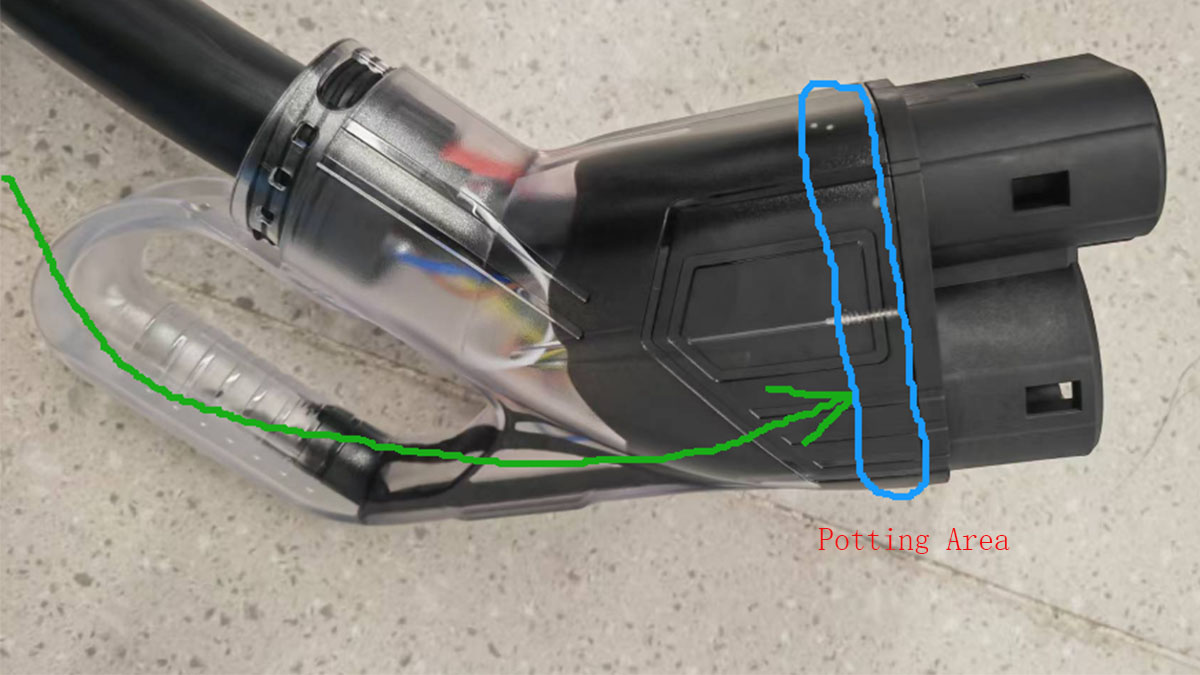

Ricarica rapida CC mette a dura prova un piccolo punto all'interno di ogni spina: il giunto pin-filo. Questa interfaccia deve sopportare correnti elevate, resistere alle vibrazioni, all'umidità e al sale, e fare tutto questo all'interno di un alloggiamento compatto. L'incapsulamento, detto anche potting, riempie e sigilla questo giunto con una resina specializzata, isolandolo dall'aria e stabilizzandolo meccanicamente. Se eseguito correttamente, il giunto dura più a lungo, mantiene i margini di isolamento e funziona in modo più stabile a parità di carico. Cosa fa l'invasaturaL'incapsulamento impedisce all'umidità e ai contaminanti di raggiungere superfici metalliche che altrimenti si corroderebbero. Immobilizza la crimpatura o la saldatura e il conduttore, in modo che il giunto resista a trazione, urti e vibrazioni a lungo termine. Aumenta la distanza di isolamento e aiuta a prevenire il tracciamento superficiale. Altrettanto importante, sostituisce le sacche d'aria con un mezzo continuo che fornisce al calore un percorso definito da percorrere, attenuando i punti caldi locali. Poiché il riempimento e la polimerizzazione vengono eseguiti in modo controllato, la variazione da unità a unità si riduce e la consistenza complessiva della costruzione migliora. Modalità di guasto senza incapsulamentoQuando il giunto non è sigillato, umidità e sale possono infiltrarsi nelle interfacce metalliche e accelerare l'ossidazione. Le vibrazioni possono modificare la geometria del contatto nel tempo, aumentando la resistenza e creando un riscaldamento locale. Piccoli vuoti attorno al giunto si comportano come isolanti termici, quindi i punti caldi si formano più facilmente. Questi meccanismi si aggravano in condizioni di carica rapida e si manifestano con un comportamento termico instabile e una durata ridotta. Panoramica del processo di invasatura di WorkersbeeWorkersbee incapsula la giunzione pin-wire sui connettori CCS1, CCS2 e NACS attraverso un flusso di lavoro qualificato e ripetibile. Gli assemblaggi che superano il controllo di qualità preliminare vengono mascherati sulle aree esterne per prevenire la contaminazione delle superfici visibili con resina. Un sistema di resina multicomponente viene preparato in un rapporto definito e miscelato fino a ottenere una miscela uniforme. Gli operatori verificano l'omogeneità e il comportamento di polimerizzazione previsto con un piccolo campione di prova prima di riempire qualsiasi connettore. Il riempimento viene eseguito in dosi controllate e scaglionate anziché in un'unica colata. L'alimentazione entra dalla parte posteriore dei connettori, la resina bagna prima la giunzione e sposta naturalmente l'aria intrappolata. L'obiettivo è una copertura completa con vuoti minimi, preservando al contempo gli spazi necessari per l'assemblaggio a valle. La polimerizzazione procede quindi entro un intervallo qualificato in condizioni controllate. La polimerizzazione assistita viene applicata quando necessario per mantenere il processo entro i limiti approvati. I componenti avanzano solo dopo che la resina ha raggiunto lo stato di polimerizzazione specificato e le superfici esterne vengono pulite per il successivo assemblaggio. sezione trasversale di invasatura All'interno del processo di incapsulamento di Workersbee: controlli di qualità in corso d'operaWorkersbee mantiene la tracciabilità dei materiali e dei processi dal lotto di resina alle condizioni di erogazione. A intervalli definiti, campioni aggiuntivi confermano il comportamento di polimerizzazione previsto. Le unità campione vengono sezionate, ove opportuno, o controllate termograficamente per verificare la copertura continua e la corretta polimerizzazione senza vuoti critici. I pezzi non conformi vengono isolati e disposti in modo chiaro. Le linee di erogazione e gli elementi di miscelazione vengono aggiornati secondo una pianificazione di routine per prevenire la polimerizzazione in linea o la deriva del rapporto, e gli utensili vengono mantenuti in modo che il flusso e la precisione della miscelazione rimangano stabili per un intero ciclo di produzione. Perché l'aumento della temperatura miglioraL'aria è un cattivo conduttore e i piccoli vuoti agiscono come isolanti. Riempiendo queste micro-tasche e bloccando la geometria del giunto, la resinatura riduce la resistenza termica proprio dove serve e aiuta a mantenere costante la resistenza di contatto anche in presenza di vibrazioni. La resina stabilisce inoltre un percorso ripetibile per la diffusione del calore nella massa circostante, riducendo i picchi localizzati. In valutazioni controllate in condizioni comparabili, il giunto mostra un calo evidente dell'aumento di temperatura. Controlli di affidabilità e sicurezza che contanoUn processo robusto controlla il rapporto di miscelazione della resina e registra la tracciabilità per ogni lotto. L'ambiente di miscelazione, riempimento e polimerizzazione è gestito per evitare derive. La qualità del riempimento e la polimerizzazione vengono verificate sui campioni mediante sezionamento, quando appropriato, o con metodi non distruttivi come la termografia, per garantire che non vi siano vuoti critici e che il comportamento termico corrisponda alle aspettative. I criteri di accettazione estetica e funzionale sono espliciti, in modo che le unità non conformi possano essere isolate e smaltite senza ambiguità. Le apparecchiature di dosaggio vengono sottoposte a manutenzione programmata per prevenire errori di polimerizzazione in linea e di rapporto. Per connettori CCL'affidabilità si ottiene a livello di giunzione. Incapsulare quell'area impedisce l'ingresso di umidità, mantiene la geometria dove dovrebbe essere e fornisce al calore un percorso prevedibile da cui disperdersi. Quando questi elementi di base sono ben realizzati, il resto del sistema ha spazio per funzionare.
