Cos'è il connettore Tesla NACS (SAE J3400)?

NACS è il connettore di ricarica compatto di Tesla, standardizzato secondo lo standard SAE J3400. Un unico connettore supporta sia la corrente alternata (AC) che quella continua (DC). Nel 2025 questo sarà importante perché la maggior parte dei nuovi veicoli elettrici e delle stazioni di ricarica nordamericane si orienteranno verso l'accesso nativo NACS, mentre le colonnine miste (NACS + CCS1) continueranno a essere utilizzate durante la fase di transizione.

Compatibilità

Se hai dubbi sulla compatibilità dell'adattatore, consulta le istruzioni del produttore del tuo veicolo prima di acquistare accessori di terze parti.

In che modo NACS si differenzia da CCS?1?

• Un'unica spina per corrente alternata e continua. Con NACS non è necessario cambiare rapidamente le testine tra il Livello 2 e la corrente continua; la stessa impugnatura svolge entrambe le funzioni.

• Impugnatura più piccola e leggera. Il guscio del connettore è compatto e si inserisce facilmente con un clic deciso.

• Accesso alla rete. Le stazioni Supercharger utilizzano già hardware NACS; molte reti di terze parti stanno aggiungendo colonnine NACS, quindi le stazioni di ricarica miste saranno comuni entro il 2025-2026.

Velocità di ricarica in pratica

Il potenziale del connettore e la velocità del sito non sono la stessa cosa. La potenza della sessione dipende dallo stato di carica della batteria, dalla temperatura del pacco batterie, dalla capacità dell'armadio di distribuzione, dal raffreddamento dei cavi e dalle regole di condivisione tra le postazioni.

Considerate il valore di picco in kW come un valore indicativo "fino a". Una curva stabile e ben gestita è più importante di un valore massimo. Se l'impugnatura o il cavo risultano insolitamente caldi, interrompete la sessione e segnalatelo al responsabile del sito.

Stato di conformità agli standard (J3400 e J3400/2)

SAE J3400 è la denominazione standardizzata per l'interfaccia NACS. J3400/2 chiarisce l'architettura fisica del connettore/ingresso e apre la strada a una ricarica rapida più potente e sicura, man mano che l'hardware si evolve. Per i proprietari di siti e le flotte, il messaggio è semplice: investire in hardware compatibile con J3400 riduce il rischio di futuri aggiornamenti, dato che sempre più veicoli saranno dotati di porte NACS.

Brevi note per gli operatori del sito

Utilizzate questa breve lista di controllo quando pianificate il supporto NACS:

Maniglie e cavi
Selezionare le maniglie NACS DC adatte alla corrente massima e al profilo termico del proprio armadio (raffreddamento a liquido o raffreddamento naturale). Verificare la durata del sistema di scarico della tensione, della guarnizione e del fermo in caso di cicli frequenti.

Software e pagamenti
Conferma i flussi app/RFID per siti misti. Metti a disposizione la funzionalità plug-and-charge laddove supportata. Mantieni il testo dell'errore semplice e chiaro.

Disposizione e segnaletica delle baie
Segnare le posizioni NACS e CCS1 sui piedistalli e a terra. Instradare i cavi in ​​modo che le prese di sinistra o di destra possano essere raggiunte senza curve strette.

Condivisione dell'energia e tempo di attività
Modella la ripartizione del carico tra coppie/quadrupli. Monitora le riduzioni di potenza dovute alla temperatura nelle stagioni calde/fredde e regola i setpoint per evitare tagli non necessari.

Formazione e sicurezza
Istruire il personale sui controlli di aggancio, sul corretto posizionamento dei connettori e su cosa fare se un adattatore si blocca. Accettare solo accessori conformi e a prova di sgancio rapido.

anatomia dei connettori

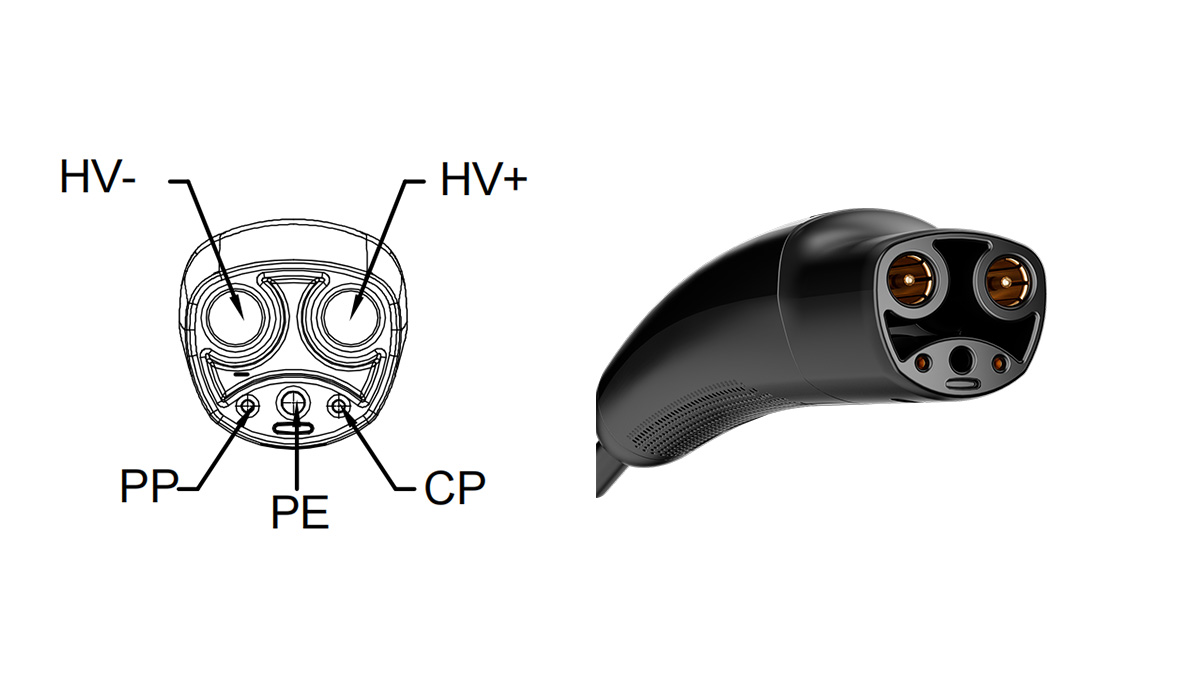

NACS utilizza cinque conduttori: due contatti ad alta potenza per la corrente continua/alternata, una messa a terra di protezione e due pin a bassa tensione per il sensore di prossimità e il segnale di controllo. Il segnale di controllo gestisce la carica e monitora gli stati di sicurezza; il sensore di prossimità rileva la posizione del fermo e consente la disconnessione sicura. Il progetto gestisce la temperatura a livello dei contatti, pertanto la corrente effettiva è regolata da limiti termici anziché da un singolo valore fisso.

Cosa significa questo per conducenti e acquirenti

Se il tuo nuovo veicolo elettrico è dotato di una porta NACS, puoi utilizzare le colonnine NACS presso i Supercharger e le stazioni di ricarica di terze parti che le offrono, oltre alla ricarica CA NACS a casa o al lavoro. Se il tuo veicolo elettrico utilizza ancora CCS1, cerca gli adattatori CC ufficiali e verifica l'accesso alla stazione tramite l'app prima di affidarti a una posizione specifica. Durante la transizione, scegli destinazioni che mostrino in tempo reale i tipi di porte e la loro disponibilità per evitare deviazioni.

FAQ

NACS è equivalente a SAE J3400?
Sì. NACS è il nome originale; SAE J3400 è la denominazione standardizzata utilizzata dall'industria e dagli enti regolatori.

Ho bisogno di un caricabatterie domestico speciale?
Se la tua auto è dotata di ingresso NACS, un'unità a parete NACS semplifica le cose. Se possiedi già una wallbox J1772, un adattatore CA può essere la soluzione ideale per molti veicoli.

Quanto velocemente si ricaricherà la mia auto con NACS?
Dipende dalla tua auto e dal luogo di ricarica. Aspettati una potenza elevata quando la batteria è calda e con un basso livello di carica, che diminuirà man mano che si carica. Il connettore non garantisce un valore specifico in kW; la potenza effettiva dipende dal luogo di ricarica e dal veicolo.

È possibile utilizzare un compressore volumetrico con un adattatore su qualsiasi auto CCS1?
L'accesso dipende dal sito, dal flusso del software e dall'approvazione dell'adattatore. Consultare le linee guida ufficiali per il proprio modello e la propria regione. Evitare dispositivi "di sicurezza" non approvati che possono surriscaldarsi o disabilitare il meccanismo di bloccaggio.

Cosa dovrebbero fare i proprietari di flotte e immobili nel 2025?
Pianifica la gestione di postazioni miste. Aggiungi gli indirizzi NACS laddove l'utilizzo lo giustifichi, mantieni un ingombro minimo di CCS1 durante la transizione e assicurati che la segnaletica sia inequivocabile.

Cosa può fare Workersbee per te?

Componenti di collegamento, pronti per il mix di oggi
Maniglie NACS (SAE J3400), CCS1 e CCS2, con raffreddamento naturale e a liquido, adatte alla potenza e al clima del vostro armadio rack.
Vedere: Gamma di connettori per veicoli elettrici Workersbee

Kit e linee guida per la migrazione
Opzioni di scambio cavo + maniglia, dispositivi antistrappo e protezioni, modelli di etichettatura e suggerimenti per la segnaletica delle postazioni, in modo che i siti misti NACS/CCS rimangano chiari e utilizzabili.

Supporto tecnico
Aiuto con le politiche di riduzione delle prestazioni, il monitoraggio della temperatura e le impostazioni di condivisione dell'energia per mantenere stabili le sessioni nelle ore di punta.

Conformità e test
Realizzazione conforme agli standard SAE J3400/J3400-2; test meccanici e cicli termici di routine; documentazione per i flussi di lavoro di approvazione del fornitore.

Personalizzazione e scalabilità
Texture di presa, sovrastampaggi e opzioni di branding; uniformità dei lotti per implementazioni su più siti.

Non sai quale maniglia scegliere?
Comunicaci la potenza del tuo cabinet e le condizioni ambientali. Ti consiglieremo una coppia di diffusori compatibili per prestazioni stabili.
