Standard di sicurezza per i connettori EV in diverse regioni

La sicurezza è più di una spina che si adatta. Per Connettori EV, combina tre livelli: sicurezza elettrica, sicurezza funzionale e sicurezza dei sistemi connessi. Gli standard definiscono come costruire e testare. Le normative stabiliscono cosa può essere venduto o installato. Gli approvvigionamenti devono tenere conto di entrambi, altrimenti i tempi di attività diventano un'ipotesi.

Riferimento rapido regionale

Cosa coprono realmente i test
• Isolamento, dispersione e distanza per limitare la formazione di archi elettrici
• Aumento della temperatura su pin, terminali e conduttori dei cavi a correnti indicate
• Continuità di terra e collegamento protettivo
• Integrità meccanica: caduta, impatto, durata del fermo, cicli di accoppiamento
• Protezione ambientale: grado di protezione IP, corrosione, invecchiamento UV, nebbia salina
• Interblocchi funzionali (HVIL), rilevamento del fermo, diseccitazione sicura prima dello sganciamento
• Sicurezza dei materiali: infiammabilità, resistenza al tracciamento, indici termici
• Per le apparecchiature connesse: aggiornamenti sicuri, policy sulle credenziali, gestione degli incidenti e controlli antifrode in caso di pagamenti

America del Nord
I siti DC pubblici supportano CCS1 e, in molti luoghi, anche J3400. La sicurezza si basa sulla famiglia UL. Esaminate gli oscilloscopi di quotazione per individuare le varianti esatte di connettori e EVSE. Richiedete curve di aumento della temperatura alle correnti e alle condizioni ambientali previste, non solo a un singolo punto. L'installazione è conforme alla norma NEC 625 e alle normative locali. Nelle gare d'appalto, i tempi di attività e l'accesso ai pagamenti vengono evidenziati; scegliete connettori che espongano sensori leggibili e che abbiano parti soggette a usura facilmente sostituibili.

Unione Europea e Regno Unito
Norme di tipo 2 AC; CCS2 è lo standard per DC. Sicurezza dei connettori a telaio EN/IEC 62196 e 61851 e dei sistemi EVSE. Considerare la sicurezza come parte integrante della sicurezza se il prodotto è connesso: le prove per gli aggiornamenti sicuri, le regole per le credenziali e le istruzioni per l'utente sono importanti. L'AFIR alza l'asticella in termini di interoperabilità e chiarezza nei pagamenti. Verificare che la Dichiarazione di Conformità citi le norme armonizzate e gli anni di edizione corretti. Assicurarsi che gli identificativi e i registri dei dispositivi siano accessibili per gli audit.

Cina
GB/T 20234 definisce le interfacce fisiche; GB/T 27930 allinea la comunicazione. Verificare che i certificati corrispondano alle edizioni correnti e alla variante acquistata. La lunghezza e la sezione trasversale del cavo influenzano l'aumento di temperatura, quindi assicurarsi che corrispondano alla configurazione testata. Se ChaoJi è sulla roadmap, convalidare tempestivamente il percorso meccanico, termico e di gestione, inclusi l'approccio di raffreddamento e la massa del cavo.

Giappone
CHAdeMO rimane centrale in molte implementazioni. Verifica la validità della certificazione, il comportamento della messaggistica CAN e il ciclo di vita. Quando i progetti coinvolgono i progetti pilota ChaoJi, concorda le fasi di adattamento o migrazione e come l'etichettatura del sito guiderà i driver durante la transizione.

India
Le implementazioni favoriscono il CCS2 per i DC pubblici; i formati Bharat rimangono nelle flotte legacy. La norma IS 17017 è strettamente conforme alla norma IEC, ma sono richiesti i marchi BIS e le approvazioni delle utility locali. L'ambiente caldo e la polvere giustificano un'analisi più attenta del derating e delle prestazioni IP. Nelle aree densamente popolate, verificare la portata e la resistenza alla trazione in prossimità di parcheggi stretti.

Modifiche recenti (2024–2025)
• Nord America: J3400 (NACS standardizzato) cresce insieme a CCS1; la famiglia UL rimane l'ancora di sicurezza; riferimenti di installazione NEC 625.
• Unione Europea/Regno Unito: oltre alle norme EN/IEC 62196 e 61851, i prodotti connessi sono soggetti a obblighi di sicurezza in base alle disposizioni radio/cyber; l'AFIR rafforza l'interoperabilità e la chiarezza dei pagamenti per le reti pubbliche.
• Cina: le edizioni GB/T 20234 e GB/T 27930 sono state aggiornate; allineare i certificati con le versioni correnti e con il set di cavi acquistato; i programmi ChaoJi continuano a progredire.
• India: IS 17017 si allinea a IEC per le nuove implementazioni; la certificazione BIS e le approvazioni delle utility locali restano obbligatorie; CCS2 domina i nuovi DC pubblici.
• Giappone: la certificazione CHAdeMO e il comportamento CAN restano centrali; esistono percorsi di collaborazione con ChaoJi nei progetti pilota.

Cosa conta come prova di conformità

• Certificati o elenchi che indicano la variante acquistata, con anni di edizione e codici modello.
• Riepiloghi dei test critici: aumento della temperatura dei pin e dei terminali attraverso le bande ambientali, rigidità dielettrica, comportamento HVIL, IP dell'involucro.
• Bozze di etichettatura: targhetta identificativa o foto con numeri di serie/tracciabilità e avvertenze obbligatorie.
• Per le apparecchiature connesse: una nota di sicurezza che descrive i processi di aggiornamento e rollback, la politica delle credenziali e la disponibilità del registro di controllo.

Gli standard di sicurezza determinano l'ammissione dei prodotti sul mercato; le normative regionali ne determinano le modalità di implementazione; le prestazioni reali dipendono comunque dall'adattamento del prodotto certificato alle condizioni del sito. Tenete sempre sotto controllo la mappa regionale, verificate gli anni di edizione dei certificati e leggete i dati relativi all'aumento di temperatura e all'HVIL insieme ai dati relativi alla temperatura ambiente e al ciclo di lavoro.

Domande frequenti

Qual è la differenza tra standard e normative per i connettori dei veicoli elettrici?
R: Gli standard (ad esempio, IEC 62196/61851, UL 2251/2594) definiscono le modalità di progettazione e collaudo di connettori ed EVSE: dimensioni, isolamento, aumento di temperatura, interblocchi, compatibilità elettromagnetica (EMC). Regolamenti e codici (ad esempio, AFIR nell'UE, disposizioni radio/cyber nazionali per le apparecchiature connesse, NEC 625 per l'installazione negli Stati Uniti) stabiliscono cosa può essere commercializzato, installato e come deve comportarsi nelle reti pubbliche. La certificazione/l'elenco attesta che un prodotto è stato testato secondo una specifica edizione di uno standard; la conformità normativa attesta che è legalmente utilizzabile in quella regione.

Quali famiglie di connettori vengono utilizzate in base alla regione?

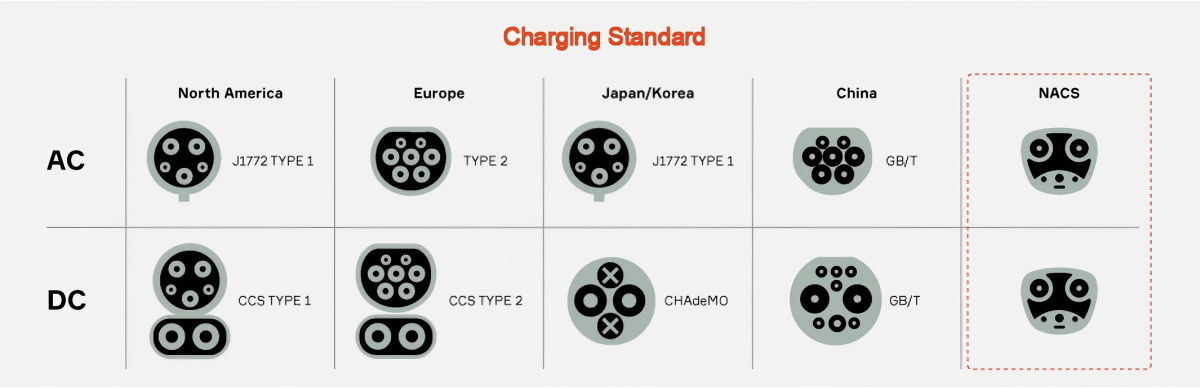

R: Il Nord America utilizza J1772 per AC e CCS1 per DC, con J3400 in crescita parallelamente. L'UE e il Regno Unito utilizzano il Tipo 2 per AC e CCS2 per DC. La Cina utilizza GB/T (con un percorso verso ChaoJi in alcuni programmi). Il Giappone utilizza CHAdeMO per DC e il Tipo 1 nei contesti AC legacy. Il nuovo DC pubblico indiano adotta in gran parte CCS2, mentre alcune flotte utilizzano ancora i formati Bharat AC/DC.

Quali risultati dei test sono più importanti in una scheda tecnica o in un report?
R: Dare priorità all'aumento di temperatura sui pin/terminali lungo la banda ambientale (chiedere la curva, non un singolo punto), alla tenuta dielettrica, al comportamento HVIL e alla diseccitazione sicura, al grado di protezione IP dell'involucro e alla durata del ciclo meccanico del latch/trigger. Per le apparecchiature collegate, chiedere come viene firmato e aggiornato il firmware, se è supportato il rollback e come è possibile esportare i log di controllo. La chiarezza delle etichette (classificazioni, avvisi, numeri di serie) è parte integrante delle prove di sicurezza: conservare le foto in archivio.

Come posso verificare la conformità oltre a vedere un certificato?
R: Abbina i codici modello e le opzioni sul certificato alla variante esatta che acquisterai (inclusa la lunghezza/sezione del cavo). Controlla gli anni di edizione degli standard citati. Richiedi la grafica o le foto dell'etichetta e un breve riepilogo dei test critici (aumento di temperatura, HVIL, IP). Esegui una breve prova in loco con diverse sessioni intensive alla corrente target e registra le temperature e gli eventuali declassamenti. Per le unità connesse, richiedi una nota di sicurezza che spieghi le policy di aggiornamento e credenziali e confermi l'esportazione dei log per gli audit.
