NEMA 14-50

Molti pensano che sia semplice: una presa da 240 V è una presa da 240 V. Ma poi succede la realtà. Un sito si carica senza problemi per tutta la notte, un altro scatta a caso, un altro scalda la spina e un altro ancora parte forte e poi rallenta. Nella maggior parte dei casi, l'etichetta della presa non è la vera causa. Il vero colpevole è lo scopo per cui è stato progettato il circuito e la solidità della connessione della spina. Gli standard NEMA 6-50 e 14-50 aiutano principalmente a prevedere questi due fattori. Una scelta rapida in 30 secondiSe si desidera una routine notturna ripetibile, il 14-50 è spesso la soluzione di base più pulita, poiché è più comunemente installato per l'uso su veicoli elettrici o camper. Se ci si adatta a una presa di corrente esistente in officina, il 6-50 può essere affidabile quando il circuito non è condiviso e la spina è ben salda. La velocità di ricarica è determinata dalla capacità del circuito e dall'impostazione della corrente, non dal fatto che la presa sia 6-50 o 14-50.   Perché la ricarica sembra incoerenteLa ricarica dei veicoli elettrici portatili è costante e prolungata. Molte prese ad alta potenza nel mondo reale vengono utilizzate solo per brevi periodi, vengono riadattate nel tempo o condividono il carico con altre apparecchiature. Ecco perché tutto sembra funzionare correttamente al primo minuto, ma poi si guasta. La maggior parte della frustrazione deriva dal punto di connessione e dal comportamento del circuito, non dalla forma della spina in sé. Un contatto allentato si riscalda nel tempo. Un circuito condiviso scatta quando intervengono altri carichi. Il comportamento protettivo del caricabatterie o del veicolo riduce la corrente quando il calore si manifesta dove non dovrebbe. Gli scatti a metà sessione indicano solitamente un carico condiviso, un circuito marginale o impostazioni troppo aggressive per sessioni prolungate. Un'estremità della spina calda indica solitamente una tensione di contatto debole, componenti della presa usurati o una spina non saldamente inserita. Strozzature o cali di potenza indicano solitamente un accumulo di calore nel punto di contatto, che induce il sistema a proteggersi. 6-50 contro 14-50 in praticaCiò che conta sul sitoNEMA 6-50 tende a implicareNEMA 14-50 tende a implicareAmbiente tipicoCircuiti di officina o di attrezzatureInstallazioni in garage pronte per veicoli elettrici o in stile camperComportamento del circuitoPiù probabilità di essere condivisi o riutilizzatiPiù probabile che sia dedicato, non garantitoModello di errore comuneViaggi casuali quando compaiono altri carichiProblemi di adattamento della spina e di qualità della presa durante lunghe sessioniLa soluzione miglioreAdattamento all'infrastruttura del negozio esistenteCreare una routine notturna ripetibileNessuna delle due prese è migliore di per sé. Un ottimo 6-50 su un circuito stabile batte sempre un 14-50 poco stabile.  Tre situazioni che spiegano la maggior parte dei risultatiPresa di corrente per officina, spesso 6-50Il rischio maggiore non è il tipo di presa, ma il circuito che viene caricato da altre apparecchiature. Se la presa è in comune con saldatrici, compressori, riscaldatori o altri utensili, si possono verificare avviamenti puliti seguiti da scatti casuali. Installazione in garage pronta per veicoli elettrici, spesso 14-50Questo è solitamente più ripetibile, ma sessioni lunghe penalizzano le prese deboli. Se la spina oscilla, la resistenza aumenta, il calore si accumula e le prestazioni calano o si interrompono. Presa elettrica da viaggio o da camper, spesso 14-50La variabilità è la chiave di tutto. L'esposizione all'aria aperta, i frequenti cicli di accensione e la scarsa qualità dell'installazione rendono le impostazioni massime un'impostazione predefinita scadente. Considerate la prima sessione come un test e guadagnatevi la strada verso il livello successivo.  Controlla la presa prima di fidartiPer individuare la maggior parte dei problemi non è necessaria una scheda tecnica. Sono necessari controlli rapidi e mirati al punto di connessione.·La spina si inserisce completamente e non oscilla·La piastra frontale non si muove quando si tocca la spina·Nessuna decolorazione, screpolatura o segno di calore sul contenitore·Il cavo è supportato, non tira lateralmente la spina·Se si tratta di una presa più vecchia con molti inserimenti, si presume che la tensione di contatto possa essere debole fino a prova contraria. Se non è possibile confermare le condizioni del cablaggio o della presa, chiedere a un elettricista autorizzato di verificare l'installazione prima di affidarsi ad essa per lunghe sessioni.  La regola della prima seduta che previene la maggior parte dei mal di testaIniziare con cautela con una nuova presa. Ricontrollare dopo 15-20 minuti. È allora che di solito inizia a manifestarsi una connessione debole. Se l'estremità della spina è calda o la presa è allentata, non spingerla. Ripara prima il punto di connessione. Sostituire una presa usurata è spesso una soluzione migliore che ridurre permanentemente la corrente e sperare che vada tutto bene. Per sessioni lunghe, la ricarica dei veicoli elettrici viene in genere considerata un carico continuo. L'impostazione stabile è spesso inferiore al valore di riferimento che le persone citano casualmente. Rispettare sempre le normative elettriche locali e le impostazioni del produttore del caricabatterie.  Scegliere la strada giustaSe stai pianificando una nuova configurazione ripetibile per la ricarica notturna, la direzione 14-50 è spesso la più pulita perché viene solitamente installata pensando all'uso di veicoli elettrici o camper. Se si sta adattando una presa di corrente esistente, il 6-50 può essere perfettamente affidabile se il circuito non è condiviso e la presa è in buone condizioni. Quando a volte funziona e a volte scatta, si presuppone un carico condiviso o un contatto debole fino a prova contraria. Per una checklist più approfondita della prima sessione, incentrata sulle condizioni della presa 14-50 e sulla compatibilità della spina, consultare NEMA 14-50 per la ricarica portatile di veicoli elettrici: cosa controllare prima.  Strategia di plug-in per siti mistiSe si ricarica in un unico posto prevedibile, è meglio standardizzare la tipologia di presa che rende quel posto stabile. La coerenza è meglio di una serie di adattatori. Se la ricarica si sposta tra garage e officine, l'obiettivo cambia. È necessario che la routine rimanga la stessa anche quando si cambia presa a muro. Un semplice kit di prese che copra i punti effettivamente utilizzati è solitamente più affidabile rispetto all'accumulo di adattatori e punti di contatto aggiuntivi.  Domande frequenti6-50 è meno sicuro di 14-50?Non intrinsecamente. La sicurezza dipende dalle condizioni della presa, dalla compatibilità della spina e dal fatto che il circuito sia condiviso. Quale è meglio per la ricarica notturna?Quello installato come presa fissa, dedicata e con un collegamento stabile. In molti garage finisce per essere 14-50, ma la qualità dell'installazione conta più dell'etichetta. Se oggi dispongo solo di una presa 6-50, qual è l'approccio più sicuro?Iniziare con cautela, verificare che la spina sia saldamente in sede e ricontrollare dopo 15-20 minuti. Se il calore persiste o la tenuta è allentata, interrompere l'operazione e riparare il punto di connessione.  Se i tuoi siti passano da 6-50 a 14-50 e viceversa, riduci i punti di contatto extra e semplifica la configurazione. Caricabatterie portatile per veicoli elettrici Workersbee può essere configurato con spine intercambiabili sul lato della parete, in modo da poter mantenere la stessa routine senza dover impilare adattatori.

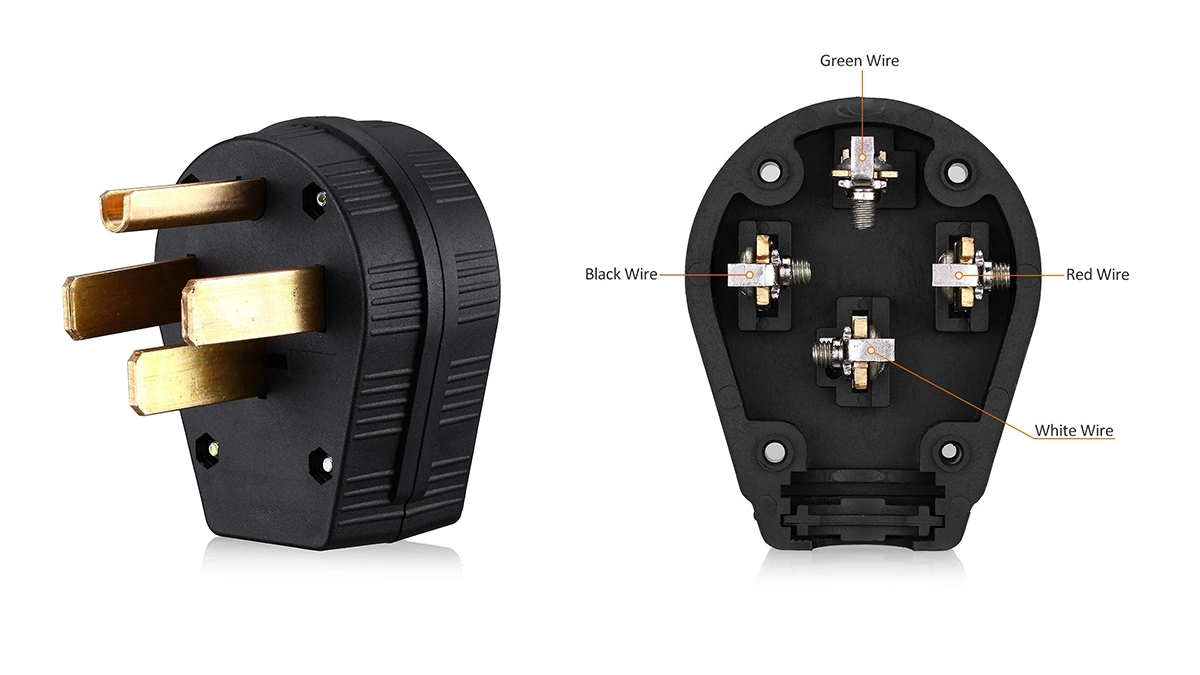

Una presa NEMA 14-50 è una delle prese a muro ad alta capacità più comuni per la ricarica di veicoli elettrici portatili in Nord America. Può essere una soluzione affidabile, ma la maggior parte dei problemi deriva dal punto di connessione, non dal veicolo elettrico o dal caricabatterie. Se non sei sicuro di quale presa hai, inizia con Guida alla spina di alimentazione del caricabatterie portatile per veicoli elettrici.  Cos'è una presa NEMA 14-50La presa NEMA 14-50 è una presa a 4 poli progettata per un servizio a 240 V. Nelle case reali, è spesso presente nei garage per la ricarica dei veicoli elettrici, nelle officine per gli attrezzi e talvolta per l'uso in camper. Rispetto a una presa domestica standard, è progettata per una potenza maggiore, ma la scelta dipende comunque dalla qualità dell'installazione e dalla tenuta della spina.   Dove si manifesta maggiormente·Garage e vialetti di casa (installazioni di prese dedicate per veicoli elettrici)·Officine (sono comuni i circuiti di utilità condivisa)·Installazioni in stile camper (a volte riutilizzate per la ricarica di veicoli elettrici) La stessa etichetta sulla presa non garantisce la stessa stabilità nella vita reale. Il percorso del cavo, la qualità della presa e il circuito dietro di essa sono più importanti della placca in plastica.  Come identificare NEMA 14-50 in locoCerca una disposizione a 4 slot. Molte prese sono etichettate con i numeri 14-50. Se la presa è incassata, verniciata, crepata o visibilmente allentata, considerala un segnale di avvertimento. Una spina che non si inserisce saldamente è un rischio maggiore di una velocità di ricarica inferiore.  Cosa confermare prima della prima sessione di ricaricaQuesto è il breve elenco che previene la maggior parte dei guasti. In caso di dubbi sul cablaggio o sulle condizioni della presa, chiedete a un elettricista qualificato di confermare l'installazione prima di affidarvi a lui per lunghi periodi.Cosa confermareCiò che stai cercando di evitareConsiglio praticoSpina adatta (si adatta perfettamente, senza oscillazioni)Calore nel punto di contattoSe la spina sembra allentata, fermati e ripara prima la presaValutazione dell'interruttore (se nota)Viaggi indesiderati o sovraccaricoSe non è possibile verificare, iniziare con un'impostazione di corrente inferioreCircuito dedicato vs. circuito condivisoCarico nascosto da altri elettrodomesticiI circuiti condivisi creano viaggi imprevedibiliCondizioni di uscita (nessuna scoloritura)Alta resistenza e surriscaldamentoQualsiasi imbrunimento o fusione è un duro arrestoInstradamento dei cavi e scarico della trazioneStaccare parzialmente la spinaMantenere il cavo supportato, nessun carico laterale sulla spina   Quale velocità di ricarica aspettarsiI caricabatterie portatili solitamente consentono di impostare o limitare la corrente. Per sessioni lunghe, la ricarica dei veicoli elettrici viene in genere considerata un carico continuo, quindi la corrente utilizzabile è solitamente inferiore al valore nominale dell'interruttore. In caso di dubbi, iniziare da un valore inferiore, verificare che la spina non si scaldi, quindi aumentare la corrente. Per la ricarica notturna, la stabilità è più importante della velocità massima.  Problemi comuni e cosa significano solitamenteEstremità della spina calda: Il calore all'estremità della spina è segno di resistenza ai contatti. Fermatevi, lasciate raffreddare e verificate la tenuta. Se il problema persiste, la presa o la spina non creano una connessione salda. Interruttori casuali: Questo spesso indica un circuito condiviso, una presa di corrente debole o un interruttore automatico conservativo. Abbassare la corrente e ripetere il test. Se scatta ancora, l'impianto necessita di manutenzione. La ricarica inizia bene, poi rallenta o si interrompe: Molti caricabatterie portatili riducono la potenza quando rilevano calore o un input instabile. È il caricabatterie che fa il suo lavoro. Risolvete la causa invece di forzare una corrente più elevata. Frequente ricorso agli adattatori: Gli adattatori aggiungono punti di contatto. I punti di contatto sono il punto in cui inizia il calore. Se continui a aver bisogno di adattatori, è segno che il kit di spine non è compatibile con i siti effettivamente utilizzati. Un semplice flusso di configurazione1.Verificare che sia NEMA 14-50 e che la spina sia ben inserita.2.Verificare le basi del circuito (valore nominale dell'interruttore, se disponibile, dedicato o condiviso).3.Impostare una corrente conservativa per la prima sessione.4.Monitorare l'estremità della spina per i primi 15-20 minuti.5.Se è stabile, mantieni questa impostazione come predefinita per questo sito.  Scelte di kit di collegamento che riducono le sorpreseUn buon kit non è una confezione contenente tutte le prese del mondo. È il set più piccolo che copre le reali condizioni di ricarica.·Mantenere un percorso primario per la spina NEMA 14-50 per l'uso in garage/officina.·Scegliere una lunghezza del cavo che non produca tensione.·Evitare di impilare gli adattatori.·Considerate le prolunghe come un'ultima risorsa, non come un piano.  Per i progetti multi-regione, un caricabatterie con spine di alimentazione intercambiabili può semplificare l'implementazione in loco. Standardizzate il processo di conferma in loco in modo che i team non debbano affidarsi a soluzioni alternative improvvisate. Un caricabatterie portatile con spine di alimentazione intercambiabili aiuta a mantenere coerenti le implementazioni multi-sede. Riduce il tempo perso a causa di prese non corrispondenti e soluzioni alternative dell'ultimo minuto.  Quando un approccio diverso ha più sensoSe la presa verrà utilizzata per sessioni prolungate e frequenti, la soluzione migliore è solitamente un'installazione più stabile e specifica, piuttosto che sottoporre ripetutamente a sollecitazioni la stessa presa. Anche con un caricabatterie portatile, l'obiettivo è la ripetibilità. Per la protezione dei cavi, lo scarico della trazione e gli accessori pronti per il sito che mantengono stabile la connessione, Workersbee EV Cable & Parts può supportare un'installazione più pulita e sicura.  Domande frequentiPosso usare NEMA 14-50 per la ricarica giornaliera?Sì, se la presa è di alta qualità, la spina è saldamente inserita e il circuito è adatto a sessioni prolungate. L'uso quotidiano espone rapidamente le prese deboli, quindi monitora le sessioni iniziali e interrompi l'uso se l'estremità della spina si riscalda o la presa si allenta. Perché la spina si scalda anche con una corrente moderata?La maggior parte dei casi è dovuta alla resistenza di contatto: una presa usurata o allentata, una pressione di contatto debole o una spina che non si inserisce completamente. Fermatevi, lasciate raffreddare, quindi verificate che non vi siano oscillazioni, scolorimenti o una presa morbida. Se il calore persiste, la presa deve essere riparata o sostituita prima di continuare a utilizzarla. Con quale corrente dovrei iniziare con una nuova presa NEMA 14-50?Iniziare con cautela per la prima sessione, quindi aumentare solo dopo che l'estremità del plug si è raffreddata e la tenuta è rimasta salda. Ricontrollare dopo 15-20 minuti, poiché il calore precoce è solitamente un problema del punto di connessione. Se non si riesce a confermare i dettagli del circuito, mantenere un'impostazione prudente. Quando dovrei fermarmi e riparare la presa invece di continuare a caricare?Fermatevi se si verifica una di queste situazioni: la spina sembra allentata, l'estremità della spina si surriscalda, si nota scolorimento o fusione, o la piastra frontale della presa si sposta quando si tocca la spina. Questi sono problemi al punto di connessione che non migliorano con la sola riduzione della corrente.

I caricabatterie portatili per veicoli elettrici non si collegano alla presa elettrica allo stesso modo ovunque. La presa elettrica disponibile in loco determina il tipo di spina necessaria, la stabilità della connessione e la praticità della configurazione per sessioni prolungate. Se conosci già il tipo di presa, vai direttamente alla tabella "Indice delle spine". In caso contrario, inizia con le sezioni di configurazione riportate di seguito.  Tabella degli indici delle spineUtilizza questa tabella per abbinare la tua situazione alla pagina giusta.Dove stai caricandoCosa vedrai probabilmenteApproccio più adattoCosa confermareIl miglior prossimo articoloGarage/officina del Nord AmericaPresa NEMA (capacità maggiore)Utilizzare un percorso di uscita dedicatoPresa adatta + circuito dedicatoGuida NEMA 14-50 / NEMA 6-50 vs 14-50Sito industriale con accesso monofaseIEC 60309 BluStandardizzare le spine pronte per il sitoPortata sulla presa (16A/32A)IEC 60309 Blu 16A vs 32ASito industriale con accesso trifaseIEC 60309 RossoConfermare la configurazione prima di selezionareColore + etichetta di classificazione + disposizione delle preseIEC 60309 Rosso trifasePrese domestiche UESchuko (tipo E/F)Uso temporaneo, approccio conservativoAdattamento della presa + durata della sessionecontrolli SchukoConsiderando adattatori o prolungheMistoUtilizzare limiti chiari, evitare l'accumuloTenuta della connessione + calore alle estremitàPagina dei limiti di sicurezzaPrese domestiche del Regno UnitoTipo GUso temporaneo, approccio conservativoAdattamento della presa + durata della sessioneGuida di tipo G del Regno Unito   Tipi di spina in base alla configurazionePunti vendita del Nord America (NEMA)In Nord America, i caricabatterie portatili per veicoli elettrici si collegano spesso alle prese di garage o officine. Il rischio principale è il punto di connessione: una presa usurata o allentata può surriscaldarsi durante sessioni prolungate, anche se il circuito sembra efficiente. Inizia con il Pagina NEMA 14-50, quindi utilizzare il NEMA Confronto 6-50 vs 14-50se devi scegliere tra i due. Prese industriali (IEC 60309 / CEE)Le prese IEC 60309 sono comuni nei cantieri e nei depositi perché sono più facili da standardizzare. Prima di scegliere una spina, verificate la presenza di corrente in loco (blu, rossa e l'etichetta di potenza) in modo da non arrivare con una configurazione errata. Utilizzare il Pagina blu IEC 60309prima e passare a Pagina rossa trifasequando il sito è dotato di prese trifase. Prese a muro (uso temporaneo)Le prese a muro domestiche sono ideali per ricariche occasionali o in viaggio. Se le sessioni di ricarica sono lunghe o frequenti, la soluzione più sicura è solitamente passare a una presa dedicata o a una presa industriale, piuttosto che affidarsi alla stessa presa a muro ogni giorno. Inizia con il Pagina Schuko (tipo E/F)nella maggior parte dell'Europa, o il Pagina di tipo Gse ti trovi nel Regno Unito. Adattatori e prolunghe (limiti di sicurezza)Adattatori e prolunghe aggiungono punti di contatto aggiuntivi, aumentando il rischio di allentamento e surriscaldamento alle estremità. Considerateli come temporanei e seguite le istruzioni di arresto se il collegamento risulta allentato o si surriscalda. Leggi il pagina dei limiti di sicurezzaprima di utilizzare un adattatore o una prolunga come soluzione alternativa.  Pianificazione del kit di collegamentoUn kit di prese funziona al meglio quando è compatibile con l'uso reale, non con tutte le prese del mondo. Inizia con gli ambienti principali che devi supportare. Per molti progetti, si tratta di un mix di ricarica domestica/garage, utilizzo in loco o in flotta, e viaggi occasionali o ricariche temporanee. L'obiettivo è evitare soluzioni dell'ultimo minuto. Meno adattatori, meno prese sconosciute e meno sorprese a metà carica. Quando la ricarica diventa frequente e lunga, di solito ha senso abbandonare le prese domestiche e passare a prese dedicate o industriali. Informazioni minime per abbinare il kit di spine corretto:Foto chiara della presa (mostra la faccia e l'eventuale etichetta)Valore nominale dell'interruttore (l'etichetta del pannello è corretta)Circuito dedicato vs. circuito condivisoEsposizione interna/esternaDurata tipica della sessione  Domande frequentiPosso usare un adattatore per la ricarica dei veicoli elettrici?Sì, ma consideralo una soluzione temporanea. Evita di sovrapporre più adattatori e interrompi l'uso se la connessione sembra allentata o se l'estremità della spina si surriscalda. Per sessioni frequenti e prolungate, di solito è meglio abbinare la spina corretta alla presa invece di affidarsi agli adattatori. Una prolunga è adatta per un caricabatterie portatile per veicoli elettrici?Solo se non hai alternative migliori e solo per un uso a breve termine. I rischi principali sono il calore alle estremità della spina e una presa allentata durante le sessioni prolungate. Se noti calore, scolorimento o una presa allentata, interrompi l'uso e passa a una presa più vicina o a un'installazione dedicata. Cosa devo verificare prima di scegliere una spina per il mio caricabatterie portatile per veicoli elettrici?Inizia con una foto chiara della presa e di eventuali etichette, quindi verifica la potenza dell'interruttore, se il circuito è dedicato e se la ricarica avverrà all'interno o all'esterno. Se le sessioni sono lunghe e frequenti, scegli una presa più stabile piuttosto che "farla funzionare" ogni volta. Quale è meglio per le configurazioni ripetibili: le prese domestiche o quelle industriali?Per ricariche ripetibili su siti e flotte, le prese industriali sono solitamente più facili da standardizzare e più uniformi. Le prese domestiche sono più adatte alla praticità e all'uso temporaneo. Se si prevedono lunghe sessioni di ricarica regolari, è opportuno dare priorità a una configurazione che riduca le incognite nel punto di connessione.  Pagine correlate:Caricabatterie portatile per veicoli elettricisCavi e componenti per veicoli elettrici
