Perché raffreddamento a liquido è sul tavolo
Una corrente elevata genera calore nei conduttori e nelle interfacce di contatto. Se questo calore non viene dissipato, le temperature aumentano, la resistenza di contatto peggiora e i cavi diventano pesanti e rigidi quando si cerca di risolvere il problema con più rame. Un circuito di liquido chiuso trasferisce il calore dal connettore/cavo a un radiatore, in modo che la potenza rimanga elevata e la maneggevolezza sia ottimale.
Due percorsi in un'unica vista
A base d'acqua (acqua-glicole)
Elevata capacità termica specifica e maggiore conduttività termica. Eccellente nel trasporto di calore in massa. Poiché l'acqua-glicole conduce elettricità, rimane dietro una barriera isolata; il calore attraversa un'interfaccia e si riversa nel refrigerante. Il comportamento del flusso a basse temperature è generalmente prevedibile con la giusta miscela e i materiali giusti.
Olio sintetico degradabile
Intrinsecamente isolante, quindi alcuni progetti possono avvicinarlo ai punti caldi. Il calore specifico e la conduttività termica sono inferiori rispetto all'acqua-glicole, quindi il sistema compensa tramite area superficiale, controllo del flusso o gestione del ciclo di lavoro. Molti oli si addensano maggiormente alle basse temperature; progettato per l'avviamento e il servizio invernale.
Cosa c'è dentro il loop

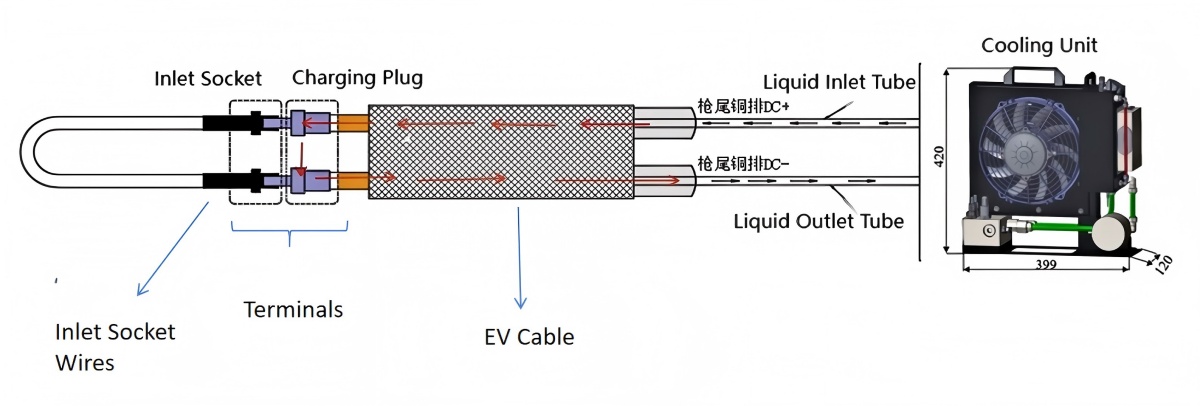

Unità di circolazione con pompa, radiatore/ventola e serbatoio → linee flessibili instradate attraverso il cavo e la maniglia → sensori per livello del liquido, temperatura e pressione → software della stazione che monitora le tendenze e genera allarmi. Diverse lunghezze dei cavi modificano la resistenza al flusso; percorsi più lunghi richiedono una maggiore prevalenza della pompa e un percorso accurato.
Istantanea della proprietà
Proprietà | Acqua–Glicole (tipico) | Olio di raffreddamento sintetico (tipico) | Cosa significa sul sito |
Calore specifico (kJ/kg·K) | ~3,6–4,2 | ~1,8–2,2 | L'acqua sposta più calore per kg per grado di aumento |
Conduttività termica (W/m·K) | ~0,5–0,6 | ~0,13–0,2 | Maggiore rapidità di assorbimento del calore sul lato acqua per la stessa area |
Comportamento elettrico | Conduttivo → necessita di interfaccia isolata | Isolante | L'olio può essere più vicino alle parti sotto tensione (necessita comunque di una sigillatura solida) |
Viscosità a bassa temperatura | Aumento moderato | Spesso salita più ripida | I sistemi dell'olio necessitano di maggiore attenzione al flusso di avviamento a freddo |
Compatibilità dei materiali | I metalli e gli elastomeri devono essere adatti al glicole | I metalli e gli elastomeri devono essere adatti all'olio | Scegliere guarnizioni/tubi flessibili per famiglia di refrigerante |
Come scegliere: un percorso semplice
Inizia dal carico, non dai titoli
Definisci l'intervallo attuale che vedrai per la maggior parte della giornata (non il picco di marketing), la durata tipica delle sessioni e se le sessioni si verificano consecutivamente. Questo determina il calore che devi rimuovere ogni minuto e il "tempo di recupero" tra le sessioni.
Mappare il clima e il recinto
Le zone molto fredde richiedono di considerare la viscosità all'avviamento, il percorso dei tubi e il comportamento in fase di riscaldamento. L'aria calda, polverosa o salata richiede un flusso d'aria libero e un filtro del radiatore ben regolato.
Decidi quanto vicino può arrivare il refrigerante
Se si desidera che il refrigerante sia molto vicino ai punti caldi, gli oli isolanti semplificano la parte elettrica; se si preferisce un confine isolato robusto e il massimo trasporto di calore per litro, la soluzione acqua-glicole è convincente.
Controllare la prevalenza della pompa e le perdite di linea
La lunghezza di cavi e tubi flessibili, le curve e i raccordi rapidi aggiungono resistenza. Assicurarsi che la pompa possa mantenere la portata desiderata con tale resistenza. Come regola generale, per i cavi ad alta corrente, i progetti solitamente mirano a diverse barre di prevalenza disponibile della pompa; molti sistemi per cavi a ricarica rapida operano nell'intervallo di barre a una sola cifra per adattarsi a percorsi più lunghi e passaggi di piccolo diametro.
Dimensionare il radiatore in base al recupero, non solo al picco
Stai progettando per la ripetibilità: temperature stabili per sessioni consecutive. Scegli la capacità di raffreddamento in modo che il sistema torni a una base stabile abbastanza velocemente per il modello di traffico del tuo sito.
Scenario → focus → mossa ingegneristica
Scenario | Cosa guardare | Mossa pratica |
Freddo profondo | Flusso di avviamento e bolle | Favorire una viscosità stabile a bassa temperatura; progettare uno sfiato/riempimento fluido; verificare la tendenza al ritorno alla linea di base |
Sessioni consecutive | Accumulo e recupero del calore | Rafforzare il percorso del calore e il margine del radiatore; monitorare il tempo di raggiungimento della linea di base |
Aria polverosa/salata | Flusso d'aria del radiatore, guarnizioni | Mantenere l'aspirazione/lo scarico puliti; pulizia ordinaria del filtro; ispezione della guarnizione |
Lunghi percorsi di cavi | Resistenza al flusso, maneggevolezza | Instradamento delicato, riduzione dello stress, raggio di curvatura sensibile; garantire il margine della testa della pompa |
Armadietti stretti | Ricircolo dell'aria calda | Convogliare l'aria calda all'esterno; evitare il ricircolo nell'aspirazione |
Esempio funzionante
Un sito esegue molte sessioni a un livello di corrente elevato. Le perdite resistive nei cavi e nelle interfacce di contatto si trasformano in calore Q che deve essere rimosso dal ciclo.
Il circuito rimuove il calore aumentando la temperatura del liquido di raffreddamento attraverso il segmento del cavo e scaricandolo nel radiatore.
Se il calore medio da rimuovere è nell'ordine di centinaia di watt a pochi kilowatt (tipico per cavi ad alta potenza sotto carico sostenuto), allora con un aumento del refrigerante di 5-10 °C ci si muove nell'ordine di 0,02–0,2 kg/s di acqua-glicole. Per l'olio, ci si aspetta un flusso di massa maggiore (o un ΔT più elevato, o una superficie maggiore) per spostare lo stesso calore a causa del calore specifico e della conduttività inferiori.
Tubi flessibili più lunghi e passaggi più stretti richiedono una maggiore prevalenza della pompa per mantenere la portata. Pianificare la prevalenza della pompa con un margine in modo che la portata non crolli quando i filtri si caricano o le linee invecchiano.
Monitoraggio che previene effettivamente i tempi di inattività
Temperatura di tendenza, non limitarti a inseguire una soglia. Un aumento lento allo stesso carico indica che il circuito si sta "sporcando" (piccole infiltrazioni, aria, carico del filtro, usura della ventola).
Osservare insieme il livello e la pressioneUn livello stabile ma una pressione in calo suggeriscono restrizioni; un livello in calo con pressione rumorosa suggerisce ingestione o infiltrazione di aria.
Salute dello strumento è importante. Una ventola o una pompa stanche "funzionano ancora", ma la curva termica ti dirà che stanno diminuendo.
Chiusura allarme deve essere visibile. Non è un allarme finché qualcuno non lo riceve e non interviene.
La conformità come tre linee di difesa
Materiali e geometria che mantengono il refrigerante e i conduttori nelle loro corsie → rilevamento in tempo reale con ridondanza per temperatura/livello/pressione → allarmi della stazione che raggiungono i team responsabili con un chiaro passaggio di consegne alla risoluzione.
Messa in servizio e cura di routine
Riempire e sfiatare correttamente il circuito; verificare che temperatura, livello e pressione siano corretti nel software della stazione; controllare i tubi flessibili per individuare eventuali punti di sfregamento; mantenere puliti i contatti; registrare controlli rapidi. Piccole routine prevengono grandi problemi.
Acqua contro olio
Scegliere acqua-glicole quando il trasporto di calore in grandi quantità e il flusso prevedibile in climi freddi sono priorità assolute e un confine di scambio termico isolato si adatta alla tua filosofia di progettazione.
Scegliere olio sintetico quando l'isolamento elettrico del refrigerante è strategicamente utile, è possibile progettare tenendo conto della viscosità all'avviamento a freddo e si desidera una maggiore vicinanza ai punti caldi senza una parete isolata aggiuntiva.
Punti chiave
Progetta in base alla corrente effettivamente erogata, al clima in cui vivi e al ritmo del traffico. Scegli la famiglia di refrigeranti che meglio si adatta a queste realtà, assegna alla pompa e al radiatore margini onesti e monitora le tendenze. Se fai tutto questo nel modo giusto, la ricarica rapida rimarrà veloce, stabile e facile da gestire, sessione dopo sessione.
