Il Tipo 2 è l'interfaccia di ricarica CA IEC 62196-2 a 7 pin (spesso chiamata "Mennekes") utilizzata nel Regno Unito e nell'UE. Un cavo di ricarica di Tipo 2 collega la presa di Tipo 2 dell'auto a una wallbox domestica o a una presa pubblica.
Se un palo è collegato (ha un cavo fisso), non è necessario portare un cavo; se è dotato di una presa (solo una presa di tipo 2), è necessario un cavo di tipo 2-tipo 2.
Due tipi di cavo

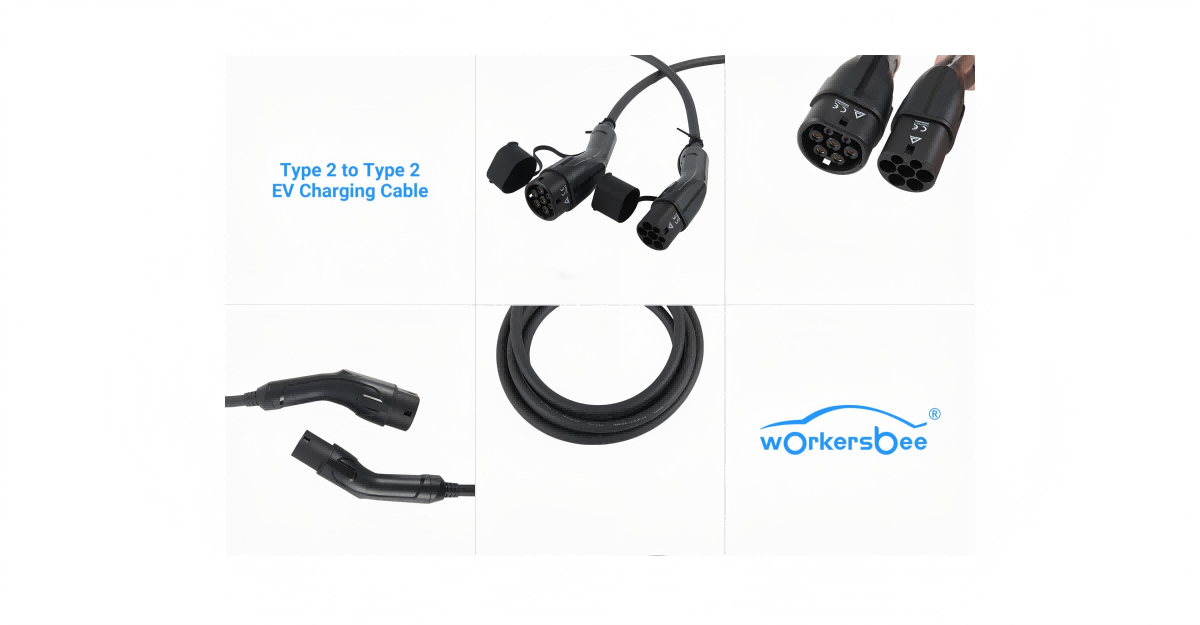

• Tipo 2 ↔ Tipo 2 (Modalità 3): ricarica giornaliera sul posto di lavoro e sulla maggior parte delle prese CA pubbliche dotate di presa; utile anche se la wallbox di casa è dotata di presa.
• 3 pin (Regno Unito) → Cavo "granny" di Tipo 2 (Modalità 2): ricariche occasionali a bassa corrente da una presa domestica. Trattatelo come uno strumento di emergenza, non come una soluzione ad alto carico. Evitate prese vecchie, prolunghe lasciate arrotolate o lunghe sessioni a 13 A; spine calde o guaine dei cavi che si ammorbidiscono sono un segnale di stop.
Potenza e fasi
L'alimentazione CA è limitata da due fattori: il caricabatterie di bordo (OBC) dell'auto e l'alimentatore.
Su monofase (230 V), potenza ≈ 230 V × corrente (A) ÷ 1000 → 32 A ≈ ~7,4 kW.
Su trifase, potenza ≈ √3 × 400 V × corrente ÷ 1000 → 16 A ≈ ~11 kW, 32 A ≈ ~22 kW.
• OBC 7,4 kW: Il limite massimo è la corrente monofase da 32 A; i pali trifase non saranno più rapidi.
• OBC 11 kW: necessita di 16 A trifase per raggiungere circa 11 kW; il monofase arriva fino a circa 7 kW.
• OBC 22 kW: necessita di corrente trifase da 32 A e di un sito che effettivamente la fornisca.
Un palo da 22 kW non garantisce 22 kW sul cruscotto; il massimo lo decide il tuo OBC.
Tabella decisionale a schermata unica
OBC del veicolo (AC) | Fornitura in loco | Posizione tipica | Cavo consigliato (A / kW) | Lunghezza (m) | Tipo di connettore | Target di ingresso |
~7,4 kW (monofase) | 1φ 32 A | Wallbox domestica, collegata | — | — | — | — |
~7,4 kW (monofase) | 1φ 32 A | Post pubblico con socket | 32 A, ~7 kW | 5–7,5 | Tipo 2 ↔ Tipo 2 (Modalità 3) | IP66 per parcheggi esterni |
~11 kW (trifase) | 3φ 16 A | Presa sul posto di lavoro | 16 A 3φ, ~11 kW | 7.5 | Tipo 2 ↔ Tipo 2 (Modalità 3) | IP66 |
~22 kW (trifase) | 3φ 32 A | Post pubblico con socket | 32 A 3φ, ~22 kW | 7,5–10 | Tipo 2 ↔ Tipo 2 (Modalità 3) | IP66 |
Materiali e durata
• Giacca: TPE/TPU o gomma robusta con flessibilità a bassa temperatura (–30 °C), resistenza ai raggi UV/olio per la ricarica pubblica all'aperto.
• Sollievo dalla trazione: stivali profondi, realizzati in un unico pezzo su entrambe le estremità, per proteggere dalle flessioni ripetute.
• Durata della piega: ≥10.000 cicli rappresentano un riferimento pratico per un uso frequente in luoghi pubblici.
• Contatti: placcato argento/nichelato, bassa resistenza di contatto, aumento controllato della temperatura a 32 A continui.
Protezione e conformità
• Protezione ingresso: IP55–IP66 (si noti che i valori nominali per i modelli accoppiati e non accoppiati sono diversi; tenere i cappucci chiusi quando non in uso).
• Impatto: Gli alloggiamenti IK10 resistono a cadute e urti nei parcheggi.
• Standard e marcatura: IEC 62196-2 Tipo 2, marchi CE/TÜV, numero di serie univoco per la tracciabilità.
• Cura: Mantenere i perni puliti/asciutti, non torcerli sotto carico, conservarli in una custodia ventilata.
Se desideri un assemblaggio progettato e resistente sul campo, guarda il connettore Workersbee Type 2 EV per il lato spina che integriamo in molti cavi Mode 3 (chiusura resistente, placcatura pulita dei pin, geometria del serracavo ottimizzata per carichi elevati).
Domande frequenti
Devo portare il mio cavo per raggiungere le postazioni di corrente alternata pubbliche?
Se il palo è dotato di una presa di tipo 2, sì: porta un cavo da tipo 2 a tipo 2. I pali collegati hanno già un cavo.
22 kW sono sempre più veloci di 7 kW?
Solo se l'OBC della tua auto supporta 22 kW e il sito è trifase 32 A. In caso contrario, la ricarica si limita al limite dell'OBC.
Quale lunghezza di cavo dovrei acquistare?
Misurare il percorso dall'ingresso al palo e aggiungere 1–1,5 m. 5 m per tratti corti e ordinati; 7,5 m come impostazione predefinita; 10 m per baie difficili.
Posso usare un cavo "granny" a 3 pin (modalità 2) ogni notte?
Va bene per ricariche occasionali da 10-13 A. Per ricariche regolari o intensive, utilizzare un cavo Tipo 2-Tipo 2 Modalità 3 e un EVSE adeguato.
È sicuro caricare sotto una pioggia intensa?
Sì, se l'apparecchiatura e il cavo sono classificati (ad esempio, IP55–IP66) e il connettore è correttamente agganciato. Non utilizzare spine danneggiate o guaine incrinate.
Dove si inserisce Workersbee
• Per i pali CA e le scatole a muro di tutti i giorni, il nostro Connettore EV Workersbee tipo 2 è progettato per cicli di inserimento ripetuti con una sensazione di aggancio positiva, bassa resistenza di contatto e robusto scarico della trazione, ideale per costruire sistemi affidabili Cavi da tipo 2 a tipo 2 per servizio da 16 A e 32 A.
• Per la casa e i viaggi, il caricabatterie portatile Workersbee Tipo 2 abbina una scatola di controllo compatta con spine di rete intercambiabili e un cavo di Tipo 2, offrendoti un'opzione Modalità 2 sicura per ricariche occasionali senza preoccuparti dei limiti di corrente o delle interruzioni termiche.
Se stai cercando un fornitore per flotte o reti pubbliche, richiedi un preventivo OEM/all'ingrosso con calibro del filo, materiale della guaina, target IP/IK e requisiti di resistenza alla piegatura e ti proporremo una struttura Workersbee durevole, con classificazione IP e facile da usare.
